Ligne de vie sur Bois & Volige

Ligne de vie pour support bois : un système antichute prêt à poser

La ligne de vie pour support bois est un système antichute permanent conçu en prêt à poser pour sécuriser les déplacements et les interventions sur les bâtiments disposant d’une structure porteuse en bois.

Elle se compose d’un câble de sécurité en acier inoxydable tendu entre plusieurs potelets ou supports d’ancrage, positionnés selon le tracé de la ligne de vie : supports intermédiaires, d’extrémité ou d’angle selon la configuration.

La ligne de vie peut être utilisée par jusqu’à 4 personnes simultanément selon la configuration validée. Les potelets et leurs fixations sont sélectionnés en fonction du support rencontré : charpente bois, poutre porteuse, volige traditionnelle ou panneau OSB compatible.

Cette ligne de vie sur bois permet ainsi de créer un cheminement antichute permanent pour les opérations de maintenance, d’entretien, d’inspection ou de réparation des bâtiments et constructions bois.

Une ligne de vie adaptée aux constructions bois

La ligne de vie pour structure en bois peut être installée sur différents éléments porteurs d’une construction bois, dès lors que le support présente les caractéristiques nécessaires à la fixation du système antichute.

Selon la configuration du bâtiment, la ligne de vie peut notamment être fixée sur :

• Une charpente bois
• Une poutre ou un chevron porteur
• Une volige traditionnelle
• Un coffrage bois
• Certains panneaux OSB compatibles

Cette solution convient aussi bien aux constructions bois neuves qu’aux bâtiments existants nécessitant la sécurisation de leur toiture.

Fixation d’une ligne de vie sur charpente bois

Plusieurs solutions peuvent être utilisées pour assurer la fixation d’une ligne de vie sur bois. Le choix dépend principalement de la structure porteuse disponible sous la couverture.

Fixation par vissage sur poutre ou chevron

Sur une poutre ou un chevron porteur, des potelets spécifiques peuvent être vissés directement dans le bois.

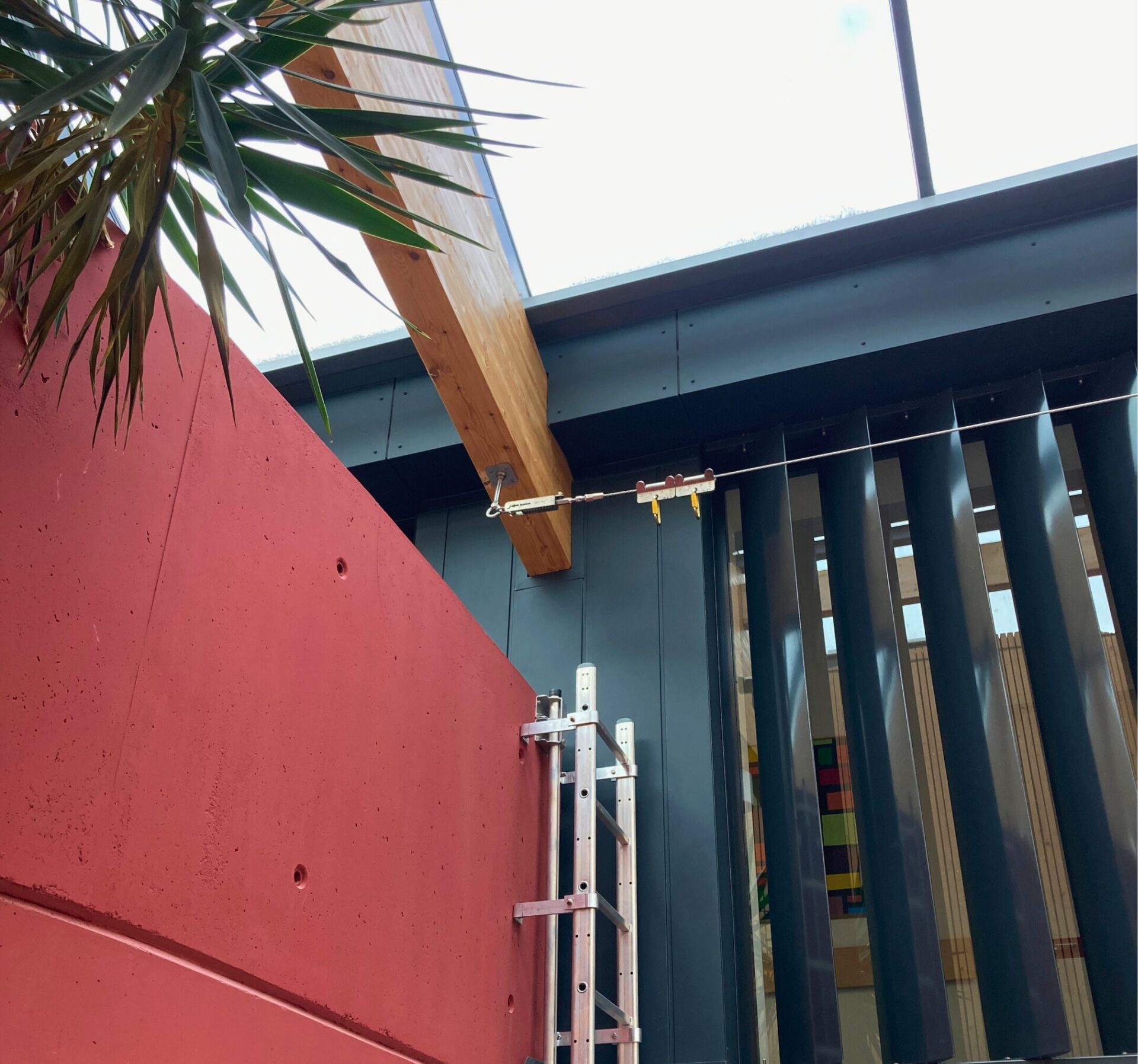

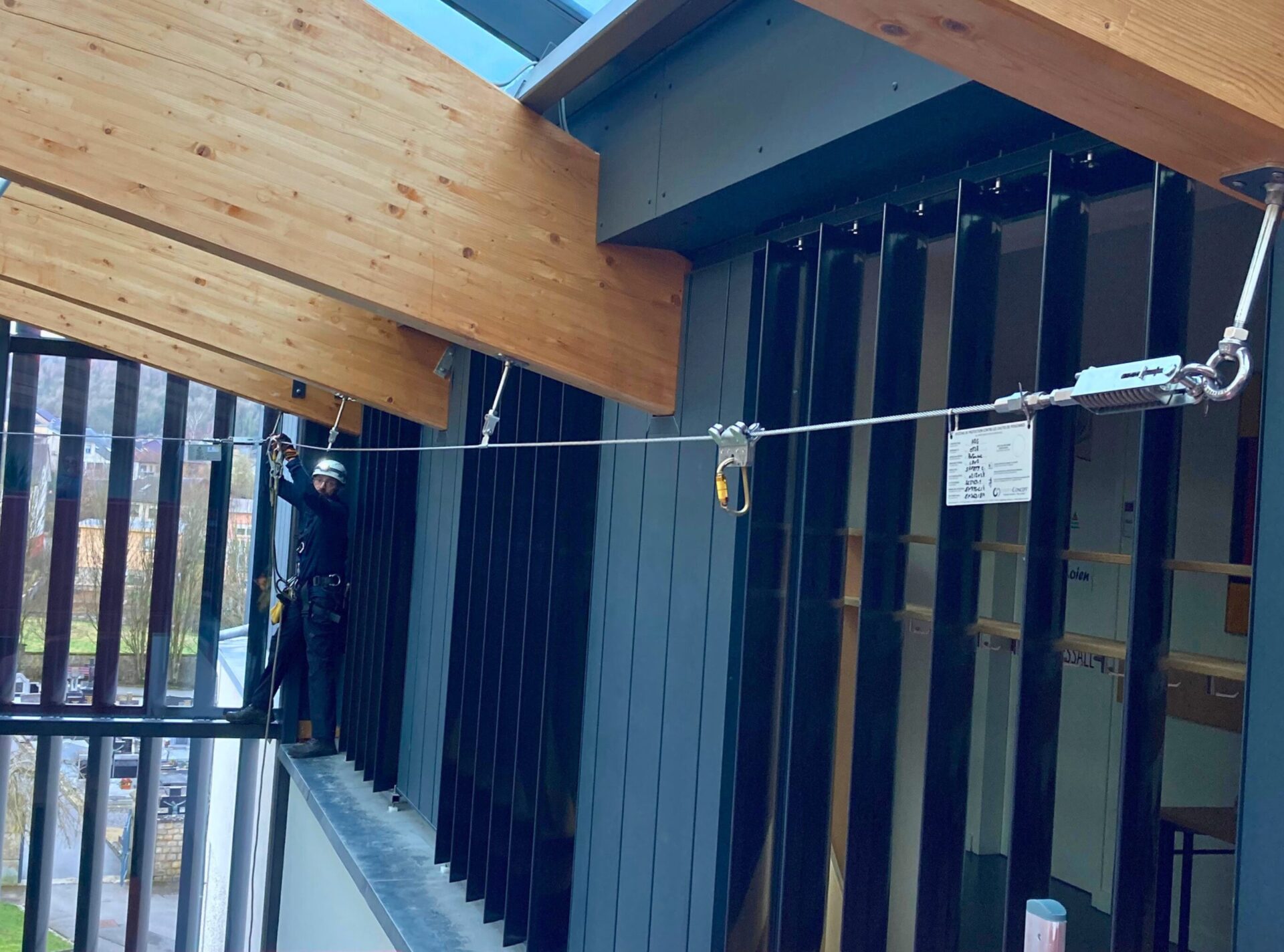

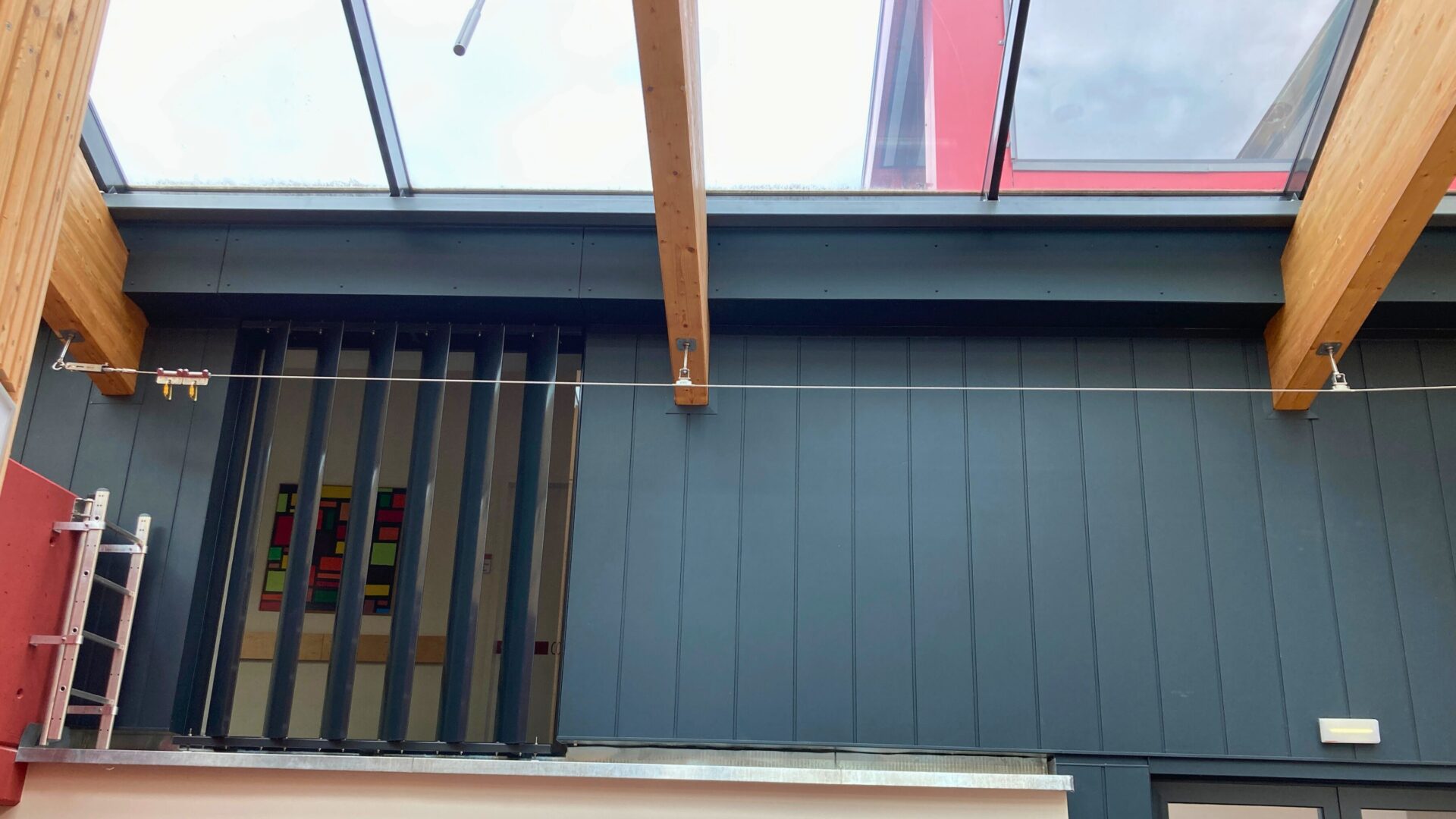

L’ABS-Lock X-H-4 est notamment conçu pour être vissé sur des poutres en bois. Il est installé à l’aide de quatre vis en acier inoxydable sur une poutre porteuse et peut être intégré à une ligne de vie avec une douille de renfort adaptée.

Cette configuration permet de réaliser une ligne de vie sur poutre bois en exploitant directement les éléments porteurs de la charpente.

Fixation latérale sur la charpente bois

Lorsque le potelet doit être positionné sur le côté d’une poutre ou d’un chevron, un dispositif à fixation latérale peut être utilisé.

L’ABS-Lock III-SEITL-SR-H dispose d’une plaque d’angle fixée au travers de la poutre à l’aide de tiges filetées et de contre-écrous.

Ce système peut être utilisé comme support intermédiaire, terminal ou élément de courbe d’une ligne de vie selon la configuration retenue.

Bridage sur poutre bois

Lorsqu’il est préférable d’éviter de percer la poutre, certains dispositifs peuvent être installés par prise en étau autour du support bois.

L’ABS-Lock X-Klemm-H utilise une embase et une contre-plaque qui viennent serrer la poutre.

Équipé d’une douille de renfort, il peut également être utilisé comme potelet d’extrémité ou d’angle dans une ligne de vie.

Ligne de vie sur volige bois et panneaux OSB

Toutes les lignes de vie sur bois ne nécessitent pas une fixation directe dans une poutre massive.

Pour certaines toitures et constructions bois, des dispositifs spécifiques permettent d’installer les potelets directement sur une volige, un coffrage bois ou un panneau OSB compatible.

L’ABS-Lock X-H-16 est notamment conçu pour être vissé directement par le dessus sur un coffrage bois ou un support OSB. Son embase permet de répartir la fixation sur le support.

Selon les prescriptions de montage et les caractéristiques du support, il peut être intégré à une ligne de vie avec les renforts adaptés.

Cette solution permet ainsi de réaliser une ligne de vie sur OSB ou sur volige lorsque la configuration du bâtiment le permet.

L’ABS-Lock X-H-14+2 constitue une autre solution pour certains coffrages bois : sa fixation associe plusieurs vis dans le coffrage et deux vis plus longues reprises dans un chevron porteur.

Ligne de vie sur construction sous ardoise

Sur une construction sous ardoise, la ligne de vie doit être étudiée en fonction de la composition réelle de la toiture et de la structure bois porteuse située sous la couverture.

Les ardoises ne constituent pas elles-mêmes le support d’ancrage de la ligne de vie. Les potelets sont fixés sur les éléments bois compatibles situés sous la couverture : charpente, chevrons, volige ou autre support validé lors de l’étude.

Cette configuration permet de sécuriser une toiture en ardoises tout en adaptant les ancrages à la structure porteuse du bâtiment.

Installation d’une ligne de vie sur structure bois

L’installation d’une ligne de vie sur structure bois doit être définie en fonction de la nature du support, de la géométrie de la toiture et des zones devant être sécurisées.

Le tracé détermine la position des potelets intermédiaires, des extrémités et des changements de direction.

La distance entre deux potelets peut atteindre jusqu’à 15 mètres, selon la configuration de la ligne de vie et les prescriptions de montage.

Des potelets standards disponibles en différentes hauteurs, de 0 à 100 cm, permettent d’adapter l’installation à l’épaisseur du complexe de toiture et à la position souhaitée du câble.

Le support bois doit toujours être vérifié afin de sélectionner le type d’ancrage et les fixations compatibles avec sa nature et ses dimensions.

Une étanchéité adaptée autour des potelets

Lorsque la ligne de vie est installée sur une toiture étanchée, le passage des potelets doit être traité afin de préserver la continuité du revêtement.

Des manchons de relevé d’étanchéité prêts à poser peuvent être prévus selon le diamètre des potelets et le type de couverture.

Cette solution facilite l’intégration de la ligne de vie à la toiture et le traitement autour des supports sur chantier.

Une ligne de vie adaptée à chaque type de support

La configuration d’une ligne de vie dépend directement de la structure porteuse sur laquelle elle doit être installée.

Découvrez également nos lignes de vie pour :

• Béton : fixation sur dalle ou structure béton adaptée.
• Structure acier : solution pour poutres, charpentes et supports acier.
• Toiture traditionnelle (en pente) : système pour toitures inclinées en tuiles, ardoises ou fibrociment.
• Bac acier sec ou étanché : solution pour couvertures métalliques et complexes d’étanchéité compatibles.
• Toiture à joint debout : fixation par pincement sur couverture métallique à joint debout.
• Sans perçage / autoportante : système lesté pour toiture plate sans fixation traversante.

Chaque ligne de vie doit être dimensionnée selon le support, la structure porteuse, le tracé souhaité et les conditions d’utilisation.

Étude de votre ligne de vie charpente bois

La conception d’une ligne de vie sur charpente bois nécessite de prendre en compte la nature et l’épaisseur du support, la géométrie de la charpente, la méthode de fixation, le tracé de la ligne et les déplacements prévus par les utilisateurs.

Qu’il s’agisse d’une ligne de vie sur une poutre en bois, d’une ligne sur volige, d’une ligne de vie sur OSB ou d’une installation sur une autre construction bois, notre bureau d’études définit les potelets, les fixations et les composants adaptés aux caractéristiques du bâtiment.

Contactez notre bureau d’études pour étudier votre projet de sécurisation.
