ABS-Lock III-SEITL-65-H

Point d’ancrage charpente bois pour fixation latérale

L’ABS-Lock III-SEITL-65-H est un point d’ancrage charpente bois conçu pour sécuriser les interventions en hauteur sur des structures portantes en bois. Il permet la mise en place d’un dispositif d’ancrage antichute fiable sur chevrons portants, avec une fixation latérale par plaque d’angle.

Fabriqué en acier inoxydable, ce point d’ancrage Ø 16 mm est adapté aux configurations où la fixation doit être réalisée au travers d’une infrastructure bois, notamment en toiture plate, en façade ou sur mur selon la configuration du bâtiment.

Une fixation latérale par plaque d’angle

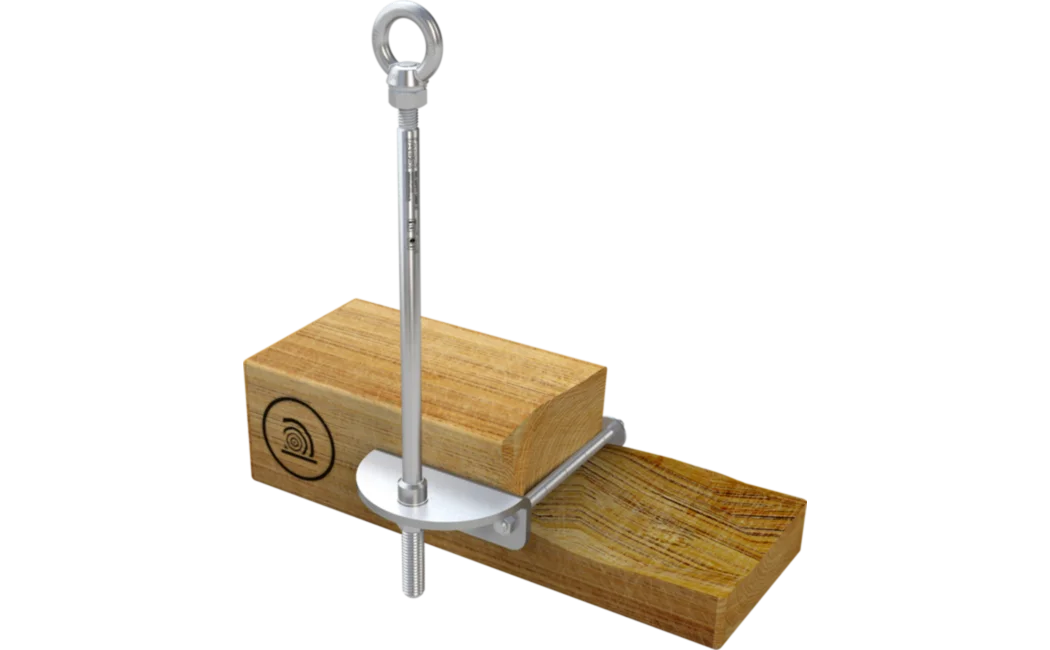

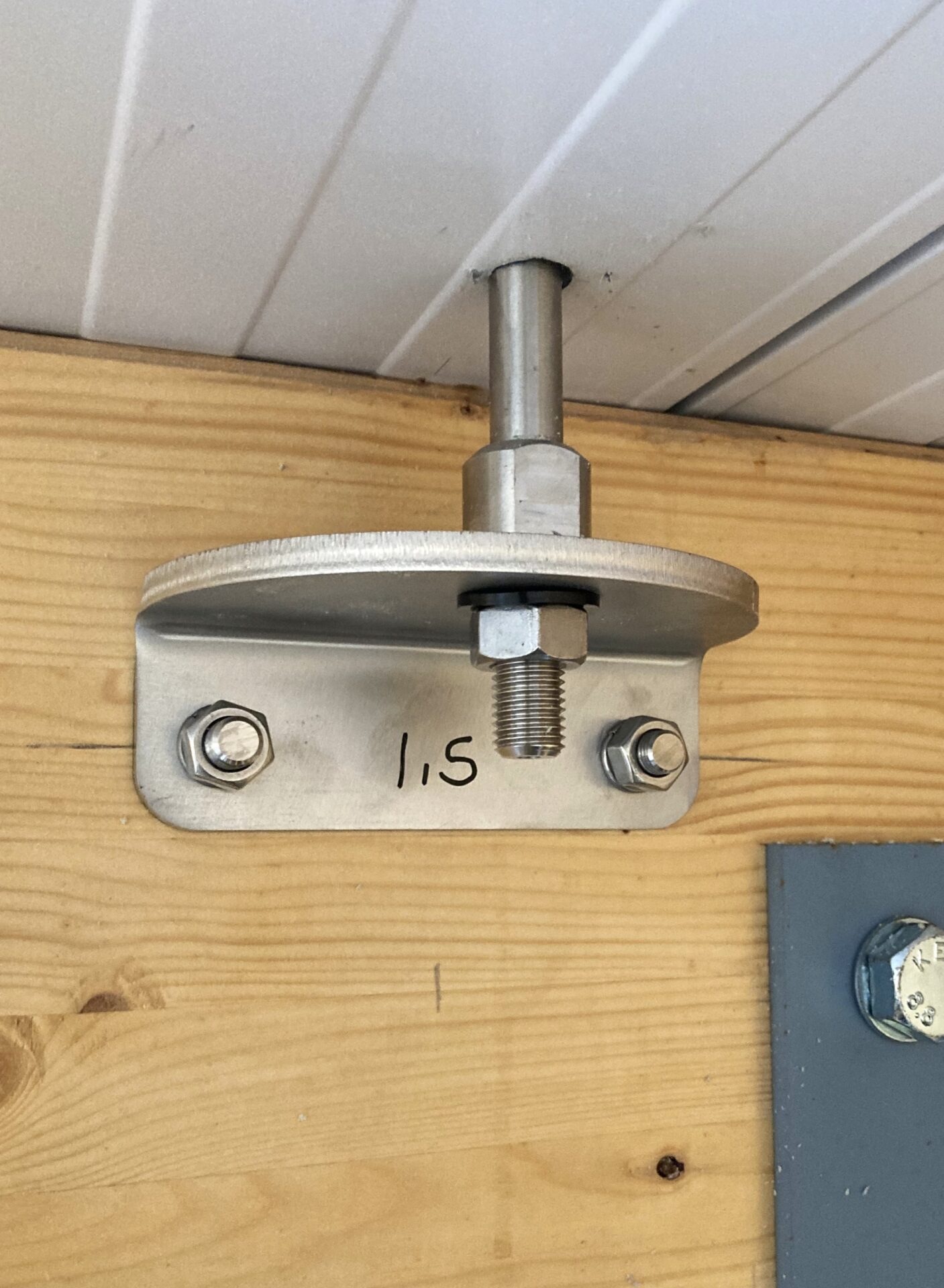

Ce point d’ancrage pour charpente bois se distingue par son système de montage latéral. La plaque d’angle fournie permet de positionner le support sur le côté de la structure bois, puis de le contre-bloquer au travers du chevron portant.

Le montage s’effectue avec deux tiges filetées et leurs écrous, livrés avec le produit. La fixation à deux trous permet d’adapter l’écart du point d’ancrage par rapport à l’infrastructure de montage.

Données de fixation principales

• Fixation latérale avec plaque d’angle
• Contre-bloquage au travers du bois
• Montage sur chevrons portants
• Dimensions minimales de poutre : 100 x 120 mm
• Matériel de fixation en acier inoxydable inclus

Usages du point d’ancrage sur structure bois

L’ABS-Lock III-SEITL-65-H est destiné aux structures portantes en bois. Il peut être utilisé comme point d’ancrage antichute pour sécuriser les opérateurs lors de travaux en hauteur, notamment sur des zones exposées au risque de chute.

Il est particulièrement pertinent pour les bâtiments disposant de chevrons portants accessibles latéralement, lorsque la configuration ne permet pas une fixation verticale classique.

Applications possibles

• Travaux sur toitures plates avec structure bois
• Sécurisation de façades ou murs selon configuration
• Intervention sur charpente bois porteuse
• Création d’un point d’ancrage antichute permanent
• Utilisation comme support intermédiaire ABS-Lock SYS selon configuration

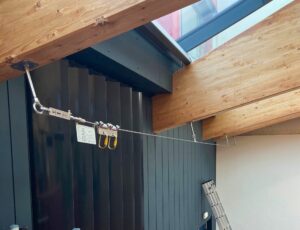

Selon le projet, l’ABS-Lock III-SEITL-65-H peut être complété par la douille de renfort ABS-Lock III. Cet accessoire est notamment utile lorsqu’un renfort est nécessaire dans une configuration de ligne de vie, en particulier pour certains supports soumis à des contraintes plus importantes. Une validation technique préalable reste recommandée selon le montage prévu.

Avantages techniques

Ce point d’ancrage charpente bois offre une solution robuste et durable pour les environnements exposés. Sa fabrication en acier inoxydable garantit une bonne résistance à la corrosion et aux intempéries.

La plaque d’angle facilite le montage latéral, tandis que le contre-bloquage au travers du chevron assure une fixation mécanique stable sur structure porteuse bois. Le système est testé pour une utilisation simultanée jusqu’à 3 personnes.

Points forts

• Montage latéral pratique sur infrastructure bois
• Fixation mécanique par contre-bloquage
• Acier inoxydable résistant aux conditions extérieures
• Utilisation possible par plusieurs opérateurs
• Sollicitation transversale et axiale
• Installation adaptée aux chevrons portants

Conformité et sécurité antichute

L’ABS-Lock III-SEITL-65-H est conforme à la norme EN 795:2012 type A et à la spécification CEN/TS 16415:2017. Il est prévu pour la protection antichute de personnes et peut sécuriser jusqu’à 3 utilisateurs simultanément, dans le respect des conditions de montage du fabricant.

Comme pour tout point d’ancrage antichute, la pose doit être réalisée sur une structure porteuse adaptée, en respectant les dimensions minimales de support et les instructions de montage du fabricant.

Une solution antichute pour charpente bois

L’ABS-Lock III-SEITL-65-H est une solution technique adaptée aux projets nécessitant un point d’ancrage charpente bois à fixation latérale. Son système avec plaque d’angle, son contre-bloquage au travers des chevrons et sa conception inox en font un dispositif fiable pour sécuriser les interventions en hauteur sur structures bois porteuses.
