Ligne de vie sans perçage

Ligne de vie autoportante : un système antichute prêt à poser sans perçage

La ligne de vie autoportante est un système antichute permanent conçu pour sécuriser les déplacements et les interventions sur les toitures plates sans perforer le revêtement d’étanchéité.

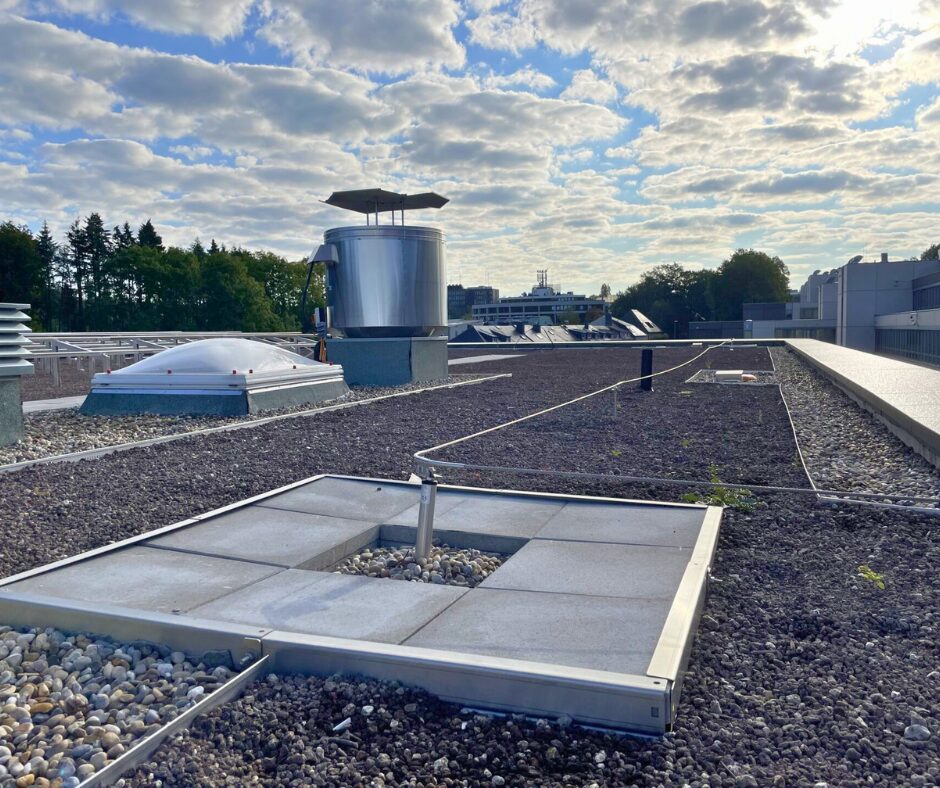

Elle se compose d’un câble de sécurité en acier inoxydable tendu entre plusieurs supports d’ancrage autoportants lestés. La configuration repose notamment sur les systèmes ABS Weight OnTop pour les supports intermédiaires et ABS Weight OnTop Double pour les extrémités et les changements de direction nécessitant un support renforcé.

Les dispositifs sont maintenus sur la toiture grâce à des dalles de lestage en béton, sans fixation traversante dans la structure du bâtiment. La ligne de vie peut ainsi être préparée en « prêt à poser », afin de simplifier son installation sur chantier.

En configuration avec lestage béton, le système permet de sécuriser jusqu’à 2 utilisateurs simultanément, selon le dimensionnement validé de la ligne de vie.

ABS Weight OnTop : une ligne de vie sans perçage pour préserver l’étanchéité

Le principal avantage de cette ligne de vie sans perçage est de créer un cheminement antichute permanent sans réaliser de fixation traversante dans la toiture.

Le système ABS Weight OnTop est utilisé comme support intermédiaire de la ligne de vie. Sa structure autoportante en acier inoxydable et aluminium est maintenue par 8 dalles en béton de 50 × 50 × 5 cm, soit environ 224 kg de lestage. Le dispositif peut être installé sur des toitures plates jusqu’à 5° de pente.

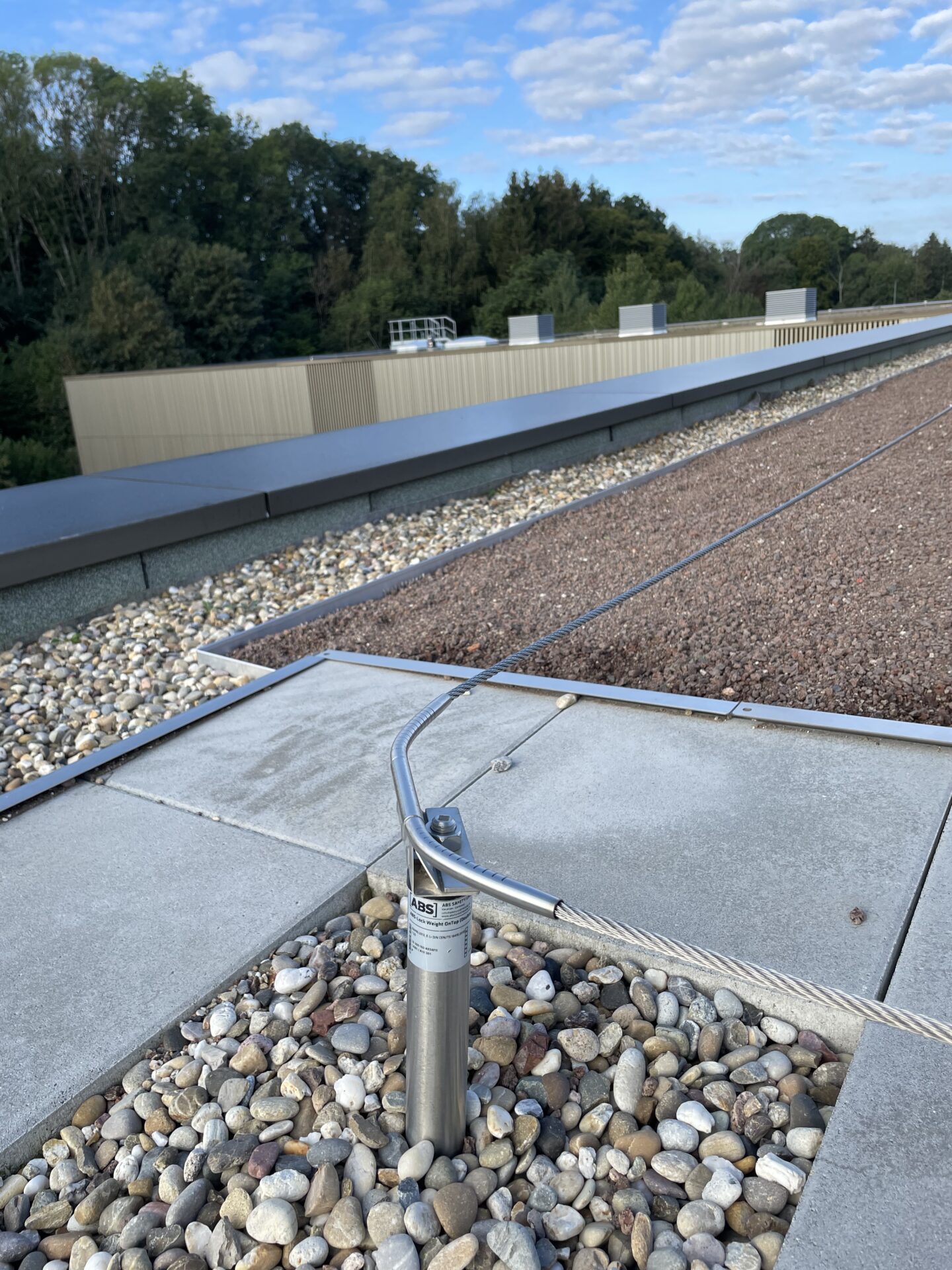

Aux extrémités et dans les angles de la ligne, le système ABS Weight OnTop Double offre une structure renforcée. Avec son tube de support, il peut recevoir les composants terminaux ou les éléments de courbe de la ligne de vie. La version lestée par béton utilise 16 dalles et permet ainsi de reprendre les efforts plus importants exercés sur ces zones du système.

Les deux dispositifs sont conçus pour préserver le revêtement de toiture et peuvent être utilisés sur des supports en bitume ou membrane synthétique compatible. Des tapis de protection en EPDM sont prévues pour protéger la peau du toit.

Une solution autoportante adaptée aux toitures plates

La ligne de vie autoportante est particulièrement adaptée aux bâtiments sur lesquels il est préférable d’éviter toute perforation de la toiture : bâtiments industriels, entrepôts, locaux tertiaires, établissements publics ou immeubles équipés d’une toiture-terrasse.

Le système peut être installé sur des toits plats jusqu’à 5° de pente, sous réserve de la compatibilité du revêtement et de la capacité portante de la toiture.

Le tracé est étudié en fonction des zones à sécuriser, des accès, des équipements techniques présents en toiture et de la proximité des rives.

Avec un lestage par dalles béton, la distance entre les supports de la ligne de vie peut atteindre 10 mètres maximum, selon la configuration validée.

Ligne de vie franchissable ou à franchissement manuel

La ligne de vie autoportante peut être configurée en version à franchissement manuel ou entièrement franchissable.

En version à franchissement manuel, l’utilisateur franchit les supports intermédiaires à l’aide de son système de connexion.

La version entièrement franchissable utilise quant à elle un chariot capable de circuler directement sur le câble et de franchir les supports intermédiaires et éléments de courbe compatibles.

Cette configuration facilite les déplacements le long de la toiture et limite les manipulations lors des opérations régulières de maintenance.

La ligne de vie est disponible avec un câble en acier inoxydable V4A de Ø 6 ou Ø 8 mm, selon le système retenu.

Une ligne de vie durable pour les travaux en toiture

Le câble et les principaux composants de la ligne de vie sont réalisés en acier inoxydable, tandis que les supports autoportants associent notamment acier inoxydable et éléments en aluminium.

Ces matériaux permettent une installation permanente en extérieur et sont adaptés aux conditions rencontrées sur les toitures.

La ligne de vie à câble répond à l’EN 795:2012 type C, tandis que les dispositifs autoportants lestés relèvent de l’EN 795:2012 type E.

Une fois installée, la ligne de vie permet de disposer d’un système d’assurage permanent pour sécuriser les interventions régulières sur le bâtiment.

Une ligne de vie adaptée à chaque type de support

La méthode de fixation d’une ligne de vie dépend directement de la toiture et de la structure porteuse du bâtiment. Lorsque le lestage n’est pas adapté au projet, SafetyConcept propose également différentes solutions de fixation.

Découvrez nos lignes de vie pour :

• Béton : fixation sur dalle ou structure béton adaptée.
• Structure acier : solution pour charpentes, poutrelles et supports métalliques.
• Toiture traditionnelle : système pour toitures inclinées en tuiles, ardoises ou fibrociment.
• Bac acier sec ou étanché : solution pour couvertures métalliques et complexes d’étanchéité compatibles.
• Bois et volige : fixation sur structures bois et supports compatibles.
• Toiture à joint debout : ligne de vie adaptée aux couvertures métalliques à joint debout.

Chaque ligne de vie doit être dimensionnée en fonction du support, de la structure porteuse, du tracé souhaité et des conditions d’utilisation.

Étude de votre ligne de vie autoportante

La conception d’une ligne de vie autoportante nécessite de prendre en compte la capacité portante de la toiture, son inclinaison, le revêtement d’étanchéité, les zones de circulation et les interventions prévues par les utilisateurs.

Notre bureau d’études peut définir le tracé, le nombre de supports, le type de lestage et les composants adaptés afin de proposer une installation cohérente avec les contraintes techniques du bâtiment.

Contactez notre bureau d’études pour étudier votre projet de sécurisation de toiture.
