ABS-Lock X-H-24

ABS-Lock X-H-24 : point d’ancrage pour toiture sur support bois

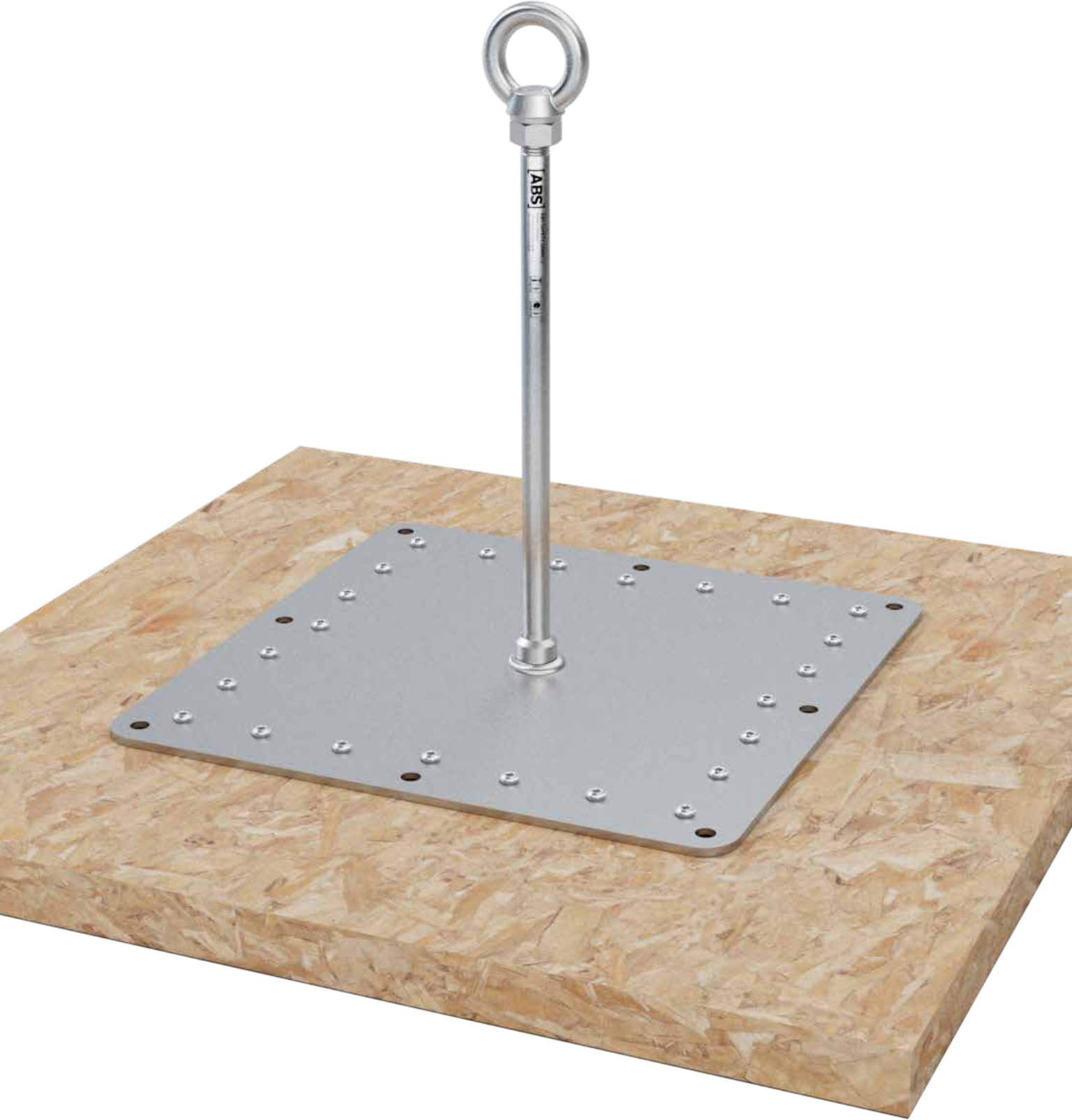

L’ABS-Lock X-H-24 est un point d’ancrage pour toiture sur support bois destiné à sécuriser les travaux d’entretien, de maintenance et d’inspection réalisés en hauteur.

Il se fixe directement par le dessus sur une volige traditionnelle ou sur un panneau OSB. Il peut notamment être utilisé sur les structures bois recevant une couverture métallique, dont certaines toitures en zinc à tasseaux, sous réserve du respect des prescriptions de pose et de l’adaptation de l’étanchéité.

Fixation sur volige bois ou panneau OSB

Le point d’ancrage est installé au moyen de 24 vis en acier inoxydable réparties autour de sa platine.

Il est compatible avec :

• Une volige en bois de 15 mm d’épaisseur minimum
• Un panneau OSB de 12 mm d’épaisseur minimum

La fixation doit atteindre le support bois porteur. Le revêtement de toiture ne constitue donc pas, à lui seul, le support de fixation du dispositif.

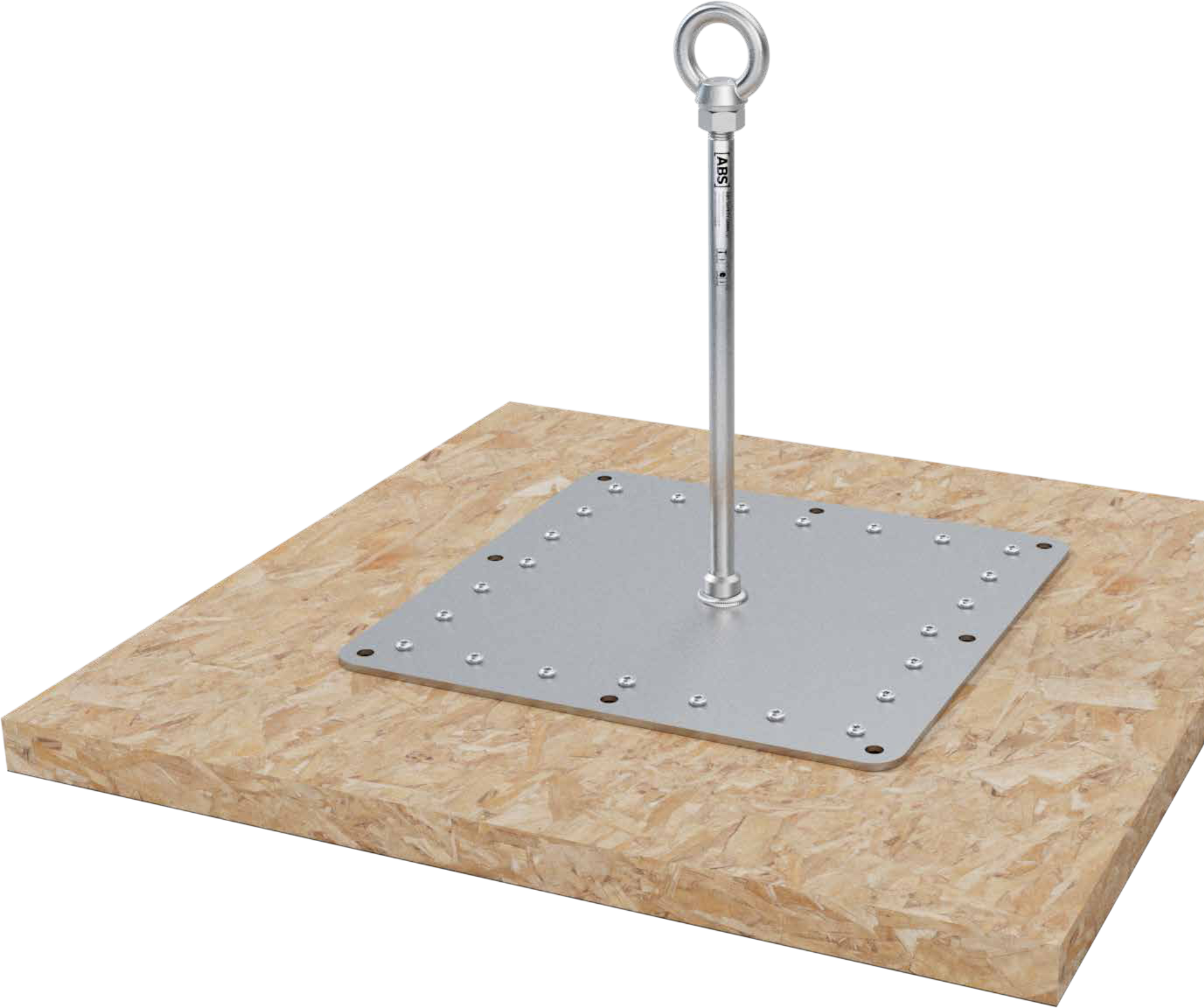

La platine carrée de 370 x 370 mm permet de répartir les sollicitations sur une surface étendue du support.

Une installation adaptée aux différentes compositions de toiture

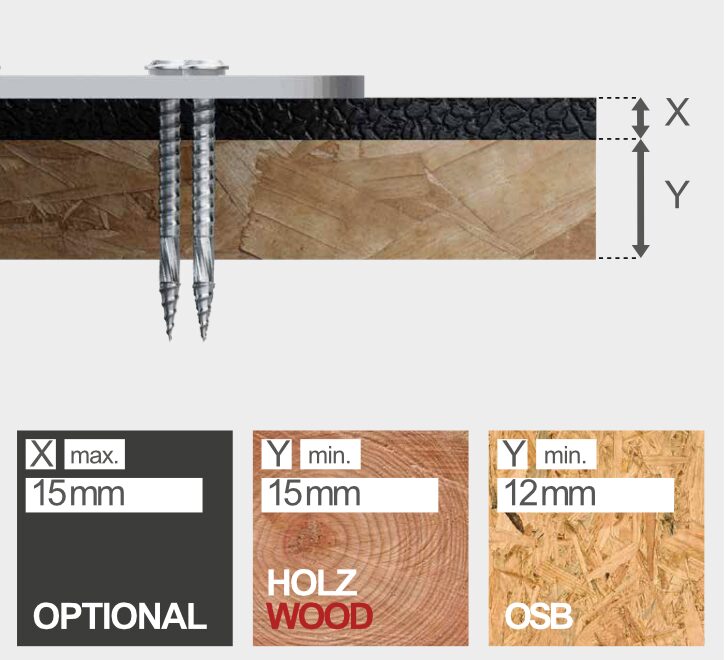

Selon la configuration, le point d’ancrage peut être installé au-dessus d’une couche intermédiaire placée sur le support bois.

La notice de montage prévoit une épaisseur intermédiaire maximale de 15 mm dans la configuration représentée. La traversée de la couverture, de la membrane ou des autres couches de toiture doit toutefois être réalisée conformément aux prescriptions du fabricant et aux règles d’étanchéité applicables.

Cette conception permet d’intégrer l’ABS-Lock X-H-24 à différentes compositions de toiture reposant sur une volige ou un panneau OSB compatible.

Un point d’ancrage pour trois utilisateurs

Conforme à la norme EN795:2012 type A et à la spécification CEN/TS 16415:2017, l’ABS-Lock X-H-24 peut être utilisé simultanément par trois personnes.

Fabriqué en acier inoxydable, il est adapté à une installation permanente en extérieur et aux environnements exposés aux intempéries.

Utilisation avec un équipement antichute adapté

L’ABS-Lock X-H-24 doit être utilisé avec un équipement de protection individuelle contre les chutes adapté à la situation de travail.

Selon l’analyse des risques, l’équipement peut notamment comprendre :

• Un harnais antichute
• Une longe avec absorbeur d’énergie
• Un antichute à rappel automatique
• Des connecteurs compatibles et certifiés

Le choix de l’équipement doit tenir compte du tirant d’air disponible, de la position du point d’ancrage et du risque d’effet pendulaire.

Une solution fiable pour les couvertures métalliques sur support bois

L’ABS-Lock X-H-24 est particulièrement recommandé pour sécuriser les interventions réalisées sur les toitures métalliques reposant sur un support bois, notamment les couvertures en zinc à tasseaux.

Sa conception en acier inoxydable lui confère une excellente durabilité en extérieur, tandis que sa platine carrée de 370 × 370 mm permet de répartir efficacement les efforts sur la volige ou le panneau OSB support.

Cette conception garantit une fixation fiable et durable tout en facilitant l’intégration du point d’ancrage dans les différentes configurations de toiture compatibles.
