Ligne de vie sur Structure acier

Ligne de vie sur structure acier : un système antichute prêt à poser

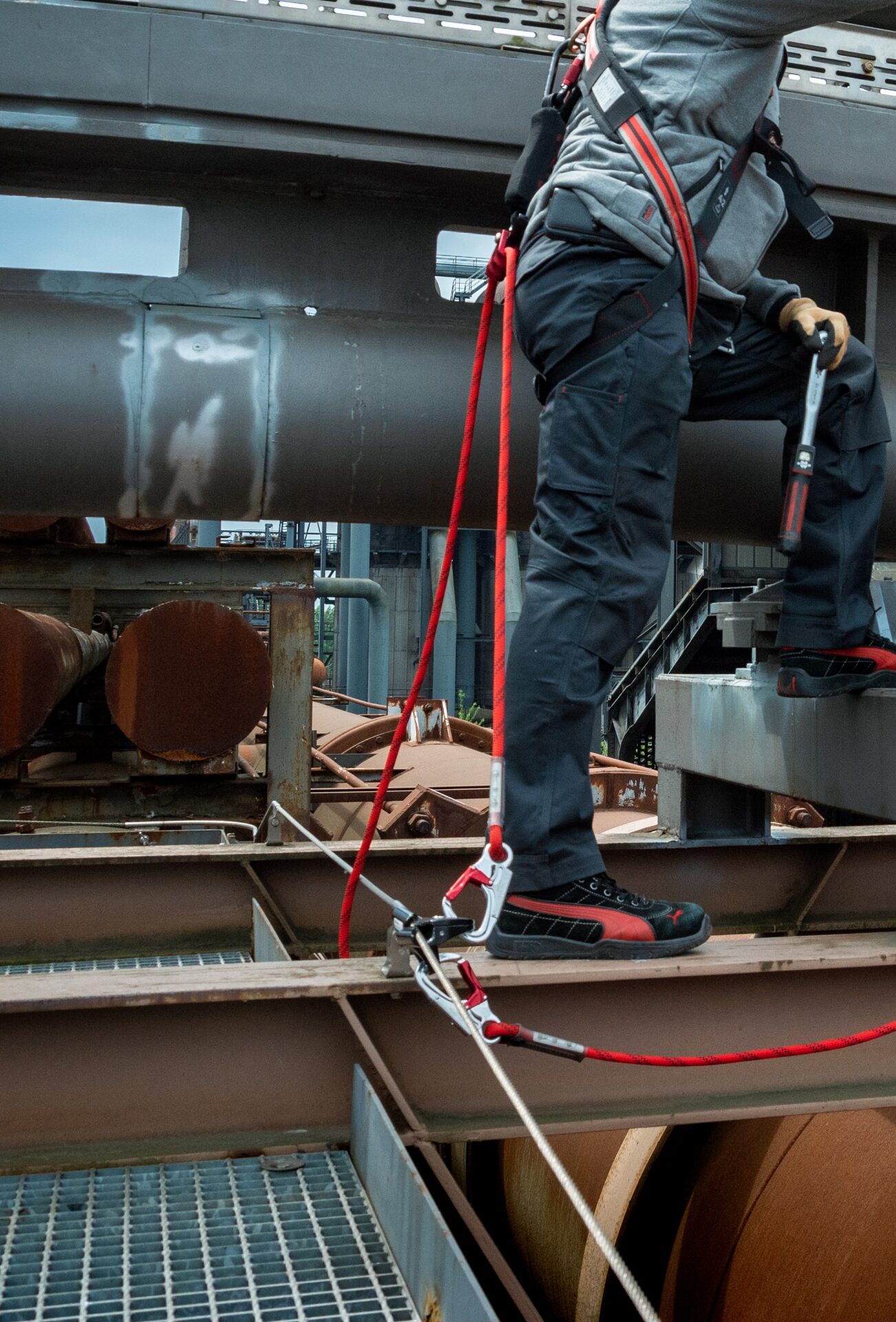

La ligne de vie sur structure acier est un système antichute permanent conçu en prêt à poser pour sécuriser les déplacements et les interventions sur les bâtiments et infrastructures disposant d’un support porteur en acier.

Elle se compose d’un câble de sécurité en acier inoxydable tendu entre plusieurs potelets ou supports d’ancrage, positionnés selon le tracé de la ligne de vie : supports intermédiaires, d’extrémité ou d’angle selon la configuration.

Le système peut accueillir jusqu’à 4 utilisateurs simultanément selon la configuration validée. Les potelets et leurs fixations sont sélectionnés en fonction du support rencontré : poutre acier, charpente, ossature acier ou infrastructure industrielle compatible.

Cette ligne de vie permet ainsi de créer un cheminement antichute permanent pour les opérations de maintenance, d’entretien, d’inspection ou de réparation en hauteur.

Une ligne de vie pour charpente métallique, poutre et support acier

La ligne de vie sur charpente métallique constitue l’une des principales configurations possibles, mais le système peut également être installé sur de nombreux autres supports porteurs en acier.

Selon la configuration du bâtiment, la ligne de vie peut notamment être fixée sur :

• Des poutres et poutrelles acier
• Des charpentes métalliques
• Des ossatures porteuses en acier
• Des chemins de roulement compatibles
• Certaines grandes machines et installations industrielles
• D’autres supports acier présentant une résistance suffisante

Le choix du potelet de ligne de vie acier dépend notamment du profilé, de son épaisseur, de sa géométrie, de son accessibilité et de la méthode de fixation pouvant être utilisée.

La résistance du support doit dans tous les cas être vérifiée lors du dimensionnement du système.

Fixation d’une ligne de vie sur structure acier

La fixation d’une ligne de vie sur structure acier peut être réalisée selon plusieurs méthodes. Le système de fixation est sélectionné en fonction du profilé, des efforts à reprendre et des contraintes du chantier.

Fixation par vissage ou contre-boulonnage

Certains potelets sont fixés directement sur le support acier à l’aide de vis, de boulons ou de tiges traversantes.

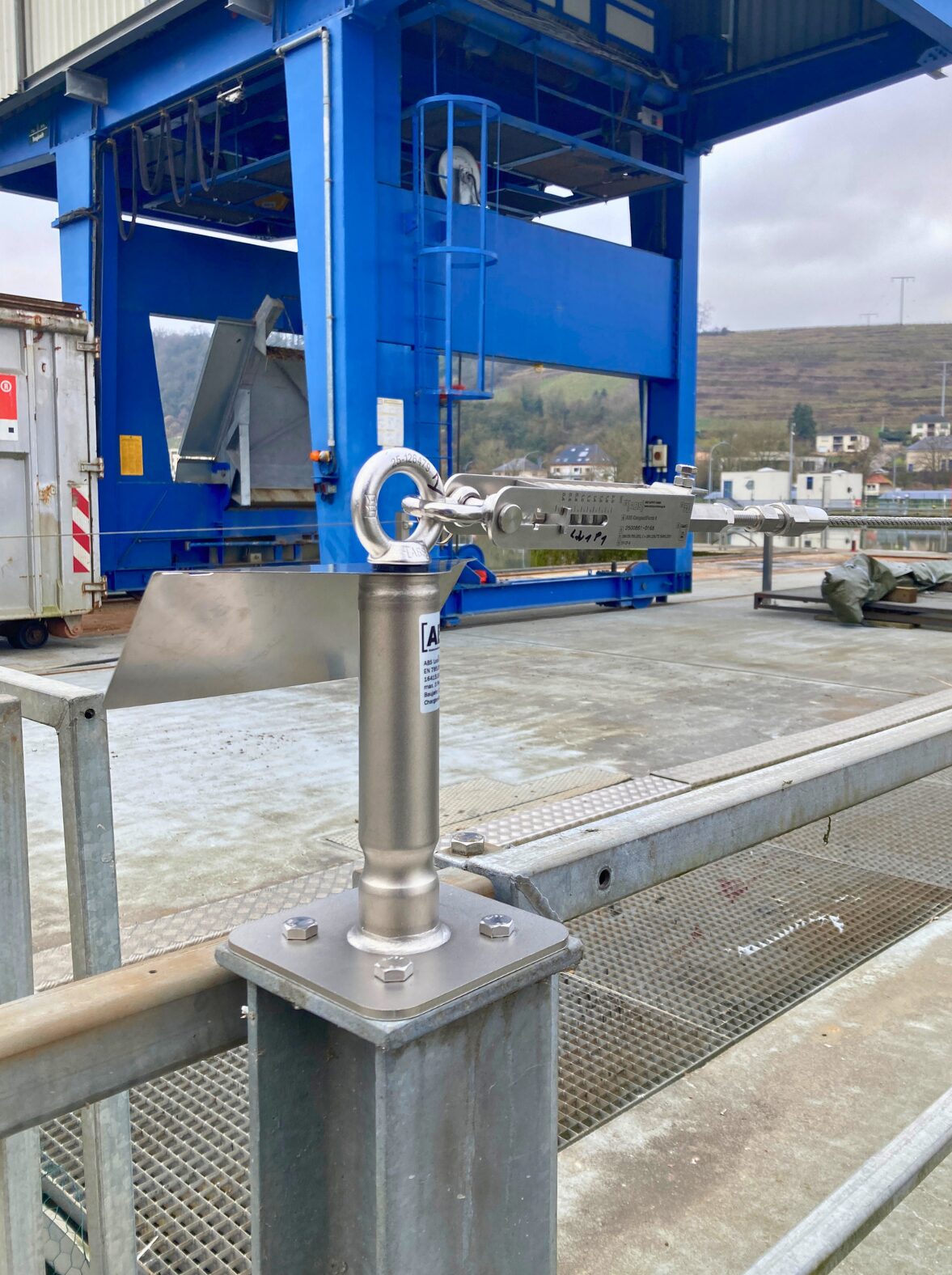

L’ABS-Lock X-ST dispose par exemple d’une embase fixée au moyen de quatre vis traversant la structure. Avec un renfort adapté, il peut également être utilisé comme support terminal ou d’angle d’une ligne de vie.

L’ABS-Lock III-ST constitue une autre solution pour une fixation sur support acier et peut être utilisé comme support intermédiaire ou, selon sa configuration, comme élément d’extrémité ou d’angle.

Cette méthode offre une fixation permanente directement sur la structure porteuse du bâtiment.

Fixation latérale sur support acier

Lorsque la partie supérieure du support n’est pas disponible ou lorsque la géométrie du bâtiment l’impose, la ligne de vie peut être installée latéralement sur une poutre ou un profilé acier.

Des potelets spécifiques permettent alors de positionner le câble au niveau adapté à la zone de travail.

L’ABS-Lock III-SEITL-SR-ST est notamment conçu pour une fixation latérale sur support acier et peut être intégré à une ligne de vie selon la configuration retenue.

Cette solution peut être particulièrement intéressante sur des bâtiments industriels, des installations techniques ou certaines zones de travail où une fixation classique par le dessus n’est pas possible.

Bridage et crapautage sur poutre acier

Lorsque la configuration permet d’éviter de traverser le support, certains dispositifs peuvent être fixés par bridage ou crapautage sur la poutre acier.

L’ABS-Lock X-Klemm-ST utilise une embase et une contre-plaque qui viennent prendre la poutre en étau. Selon son équipement, il peut être utilisé comme support intermédiaire, terminal ou d’angle d’une ligne de vie.

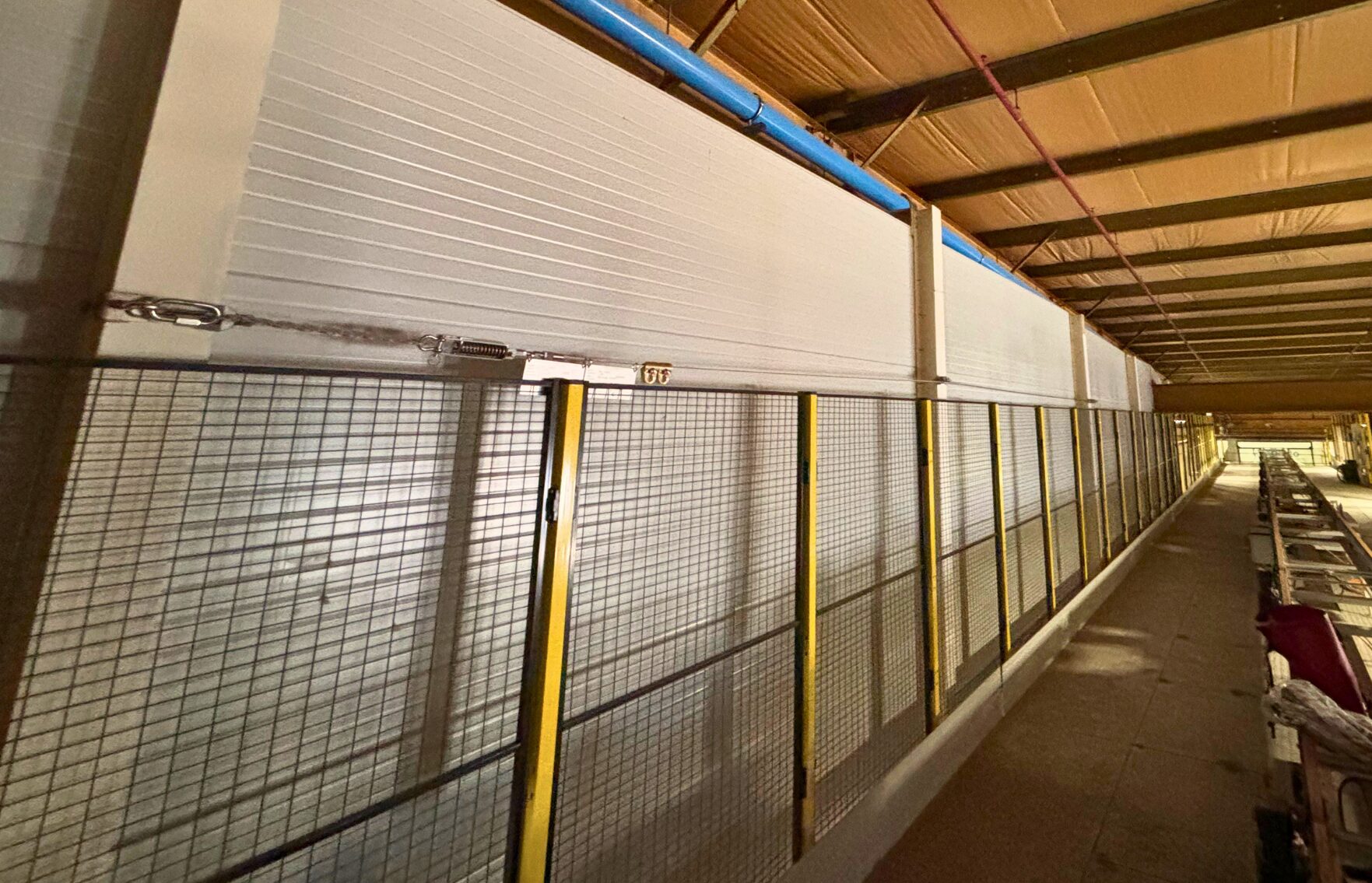

D’autres dispositifs, comme les ABS-Lock T et T-Max, sont fixés directement sur la semelle d’une poutre à l’aide de pinces de serrage adaptées.

Le crapautage sur charpente ou poutre constitue ainsi une solution intéressante lorsque la géométrie du profilé permet une fixation mécanique par serrage.

Un tracé adapté aux contraintes du support acier

Chaque bâtiment présente une configuration différente. Le tracé de la ligne de vie doit donc tenir compte de la position des poutres, des zones d’intervention, des équipements techniques et des accès.

La distance entre deux potelets peut atteindre jusqu’à 15 mètres, voire 21 mètres sur étude, selon le dimensionnement du système et les prescriptions de montage.

Des potelets standards disponibles en différentes hauteurs, de 0 à 100 cm, permettent d’adapter l’installation à la géométrie du bâtiment et à la position souhaitée du câble.

Lorsque le potelet traverse un complexe de toiture étanché, des manchons de relevé d’étanchéité prêts à poser peuvent également être prévus afin de faciliter son intégration à la couverture.

Une ligne de vie durable pour les supports acier

Le câble et les principaux composants de la ligne de vie sont réalisés en acier inoxydable, matériau particulièrement adapté aux installations permanentes exposées aux conditions extérieures ou aux environnements industriels.

La ligne de vie à câble répond à l’EN 795:2012 type C.

Les potelets et dispositifs d’ancrage sont quant à eux sélectionnés en fonction de leur rôle dans le système et de leur compatibilité avec le support acier.

Une fois installée, la ligne de vie sur structure acier constitue un système d’assurage permanent pour les opérations régulières de maintenance et d’entretien.

Une ligne de vie adaptée à chaque type de support

La configuration d’une ligne de vie dépend directement de la structure porteuse sur laquelle elle doit être installée.

Découvrez également nos lignes de vie pour :

• Béton : fixation sur dalle ou structure béton adaptée.
• Toiture traditionnelle (en pente) : système pour toitures inclinées en tuiles, ardoises ou fibrociment.
• Bac acier sec ou étanché : solution adaptée aux couvertures métalliques légères et complexes d’étanchéité compatibles.
• Bois et volige : fixation sur structures bois et supports compatibles.
• Toiture à joint debout : fixation par pincement sur couverture métallique à joint debout.
• Sans perçage / autoportante : système lesté pour toiture plate sans fixation traversante.

Chaque ligne de vie doit être dimensionnée selon le support, la structure porteuse, le tracé souhaité et les conditions d’utilisation.

Étude de votre ligne de vie sur structure acier

La conception d’une ligne de vie sur structure acier nécessite de prendre en compte la géométrie et l’épaisseur des profilés, la résistance du support, la méthode de fixation, le tracé de la ligne et les déplacements prévus par les utilisateurs.

Qu’il s’agisse d’une ligne de vie sur charpente métallique, sur poutre acier ou sur une autre infrastructure acier compatible, notre bureau d’études définit les potelets, les systèmes de fixation et les composants adaptés aux contraintes du bâtiment.

Contactez notre bureau d’études pour étudier votre projet de sécurisation.
