Ligne de vie sur Joints debout

Ligne de vie toiture zinc : un système antichute prêt à poser sur joints debout

La ligne de vie toiture zinc est un système antichute permanent spécialement conçu pour les couvertures en zinc à joint debout et autres couvertures métalliques compatibles.. Cette ligne de vie sur joints debout permet de sécuriser les déplacements et les interventions en hauteur tout en préservant l’intégrité de la couverture.

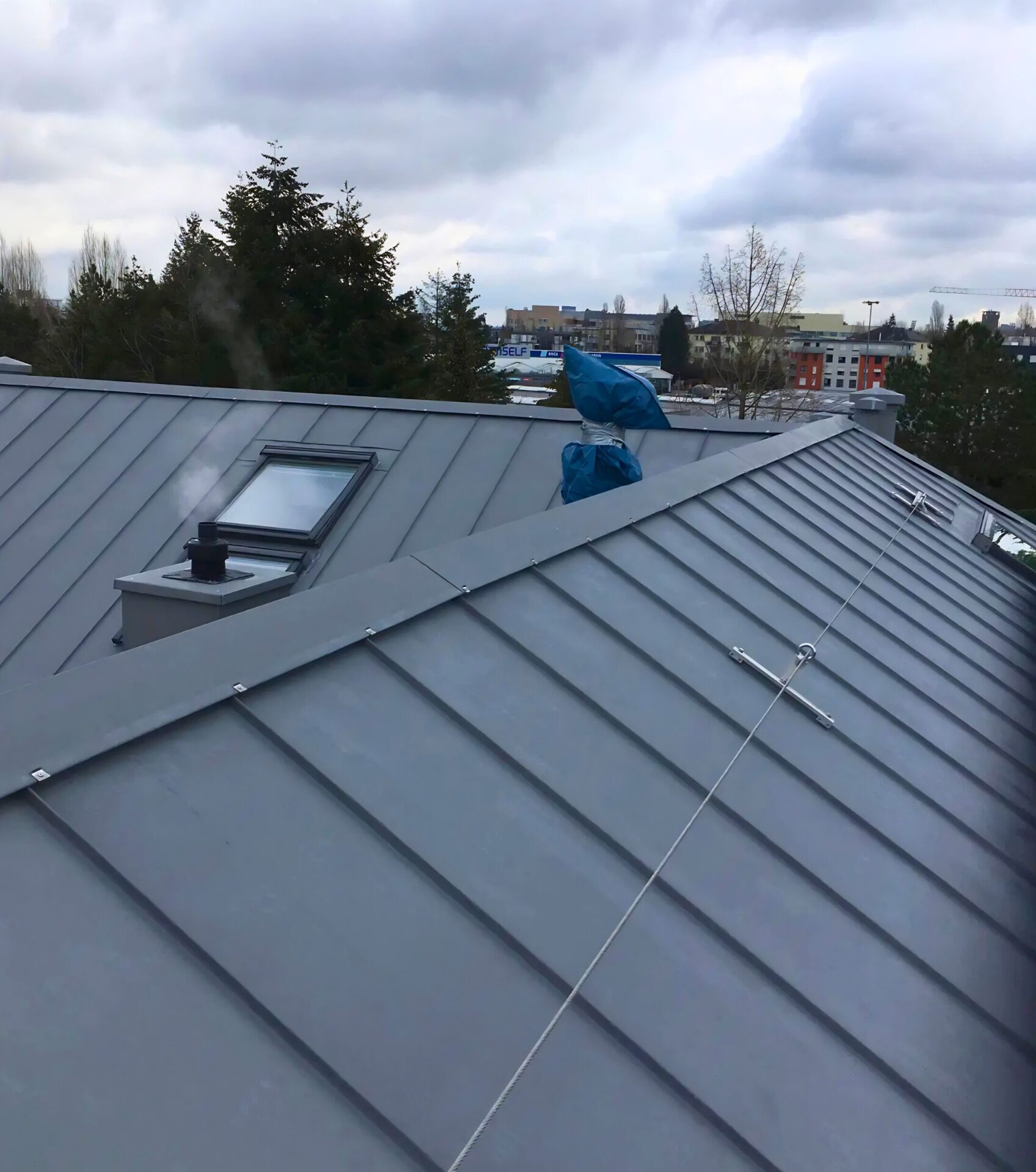

Le système se compose d’un câble de sécurité en acier inoxydable tendu entre plusieurs potelets ou supports d’ancrage, fixés directement sur les joints debout de la toiture à l’aide de mâchoires adaptées.

La ligne de vie est conçue en « prêt à poser » afin de simplifier son installation sur chantier. Selon la configuration validée, elle peut sécuriser jusqu’à 4 utilisateurs simultanément lors des opérations de maintenance, d’entretien, d’inspection ou de réparation en toiture.

Une fixation par pincement sans perforer la toiture

La particularité de la ligne de vie joint debout réside dans son mode de fixation directement sur les nervures de la couverture.

Les potelets sont maintenus sur les joints métalliques à l’aide de pinces ou mâchoires de serrage, sans traverser le bac étanche ni réaliser de fixation dans la structure porteuse.

Cette configuration de ligne de vie sur bac joint debout permet de préserver l’étanchéité de la couverture. Les interfaces de fixation sont sélectionnées selon le profil du joint, son matériau et les caractéristiques de la toiture.

Le système de pincement permet également de conserver la libre dilatation des bacs et des joints, un point particulièrement important sur une toiture zinc, une toiture zinc-titane ou toute autre couverture métallique soumise aux variations thermiques.

Une ligne de vie pour couverture en zinc, zinc-titane, cuivre et aluminium

La ligne de vie toiture zinc constitue une application courante du système, mais les dispositifs de fixation sur joints debout peuvent également être adaptés à d’autres couvertures métalliques.

Selon les pinces et supports sélectionnés, la ligne de vie peut notamment convenir à :

• Une toiture zinc à joint debout
• Une toiture zinc-titane
• Une toiture cuivre
• Une toiture aluminium
• Certaines couvertures en acier ou acier inoxydable

La compatibilité doit toujours être vérifiée selon le profil du joint debout, le matériau de la couverture et son épaisseur.

Cette polyvalence permet d’équiper différents bâtiments industriels, tertiaires ou architecturaux tout en conservant une fixation adaptée à leur système de couverture.

Des supports ABS adaptés aux joints debout

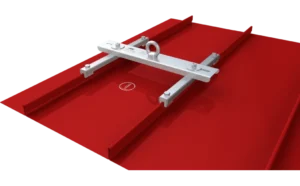

La ligne de vie sur joints debout peut notamment être réalisée à l’aide de supports de la gamme ABS-Lock Falz, développés spécifiquement pour les couvertures métalliques à joints (couverture en zinc, en zinc-titane, cuivre…).

L’ABS-Lock Falz IV joints debout se fixe directement sur la couverture à l’aide de mâchoires adaptées au matériau et peut être intégré à une ligne de vie à câble.

Pour les parties intermédiaires du système, l’ABS-Lock Falz IV joints debout ZW est spécialement conçu pour être utilisé comme support intermédiaire de ligne de vie.

Ces composants permettent ainsi de réaliser une ligne de vie toiture zinc ou une ligne de vie sur autre couverture métallique compatible sans perforer le revêtement.

Ligne de vie franchissable ou à franchissement manuel

La ligne de vie toiture zinc peut être configurée en version à franchissement manuel ou entièrement franchissable.

En version à franchissement manuel, l’utilisateur franchit les supports intermédiaires à l’aide de son système de connexion.

La version entièrement franchissable permet au chariot de circuler directement le long du câble et de franchir les supports intermédiaires et éléments de courbe compatibles.

Cette configuration facilite les déplacements sur la toiture et limite les manipulations lors des interventions régulières.

La ligne de vie est disponible avec un câble en acier inoxydable Ø 6 ou Ø 8 mm, selon le système retenu.

Un système antichute durable pour les toitures métalliques

La ligne de vie à câble est conçue conformément à l’EN 795:2012 type C et peut sécuriser jusqu’à 4 utilisateurs simultanément selon la configuration validée.

Le câble et les principaux composants sont réalisés en acier inoxydable, un matériau adapté à une installation permanente en extérieur.

Avec une distance entre supports pouvant atteindre jusqu’à 13 mètres selon la configuration et des potelets disponibles en différentes hauteurs, le système peut être adapté au tracé et aux contraintes techniques de la toiture.

Une ligne de vie adaptée à chaque type de support

La méthode de fixation d’une ligne de vie dépend directement de la toiture et de la structure sur laquelle elle doit être installée.

Découvrez également nos lignes de vie pour :

• Béton : fixation sur dalle ou structure béton adaptée.
• Structure acier : solution pour charpentes, poutrelles et supports métalliques.
• Toiture traditionnelle : système pour toitures inclinées en tuiles, ardoises ou fibrociment.
• Bac acier sec ou étanché : solution pour couvertures métalliques et complexes d’étanchéité compatibles.
• Bois et volige : fixation sur structures bois et supports compatibles.
• Sans perçage / autoportante : ligne de vie lestée pour toiture plate sans fixation traversante.

Chaque ligne de vie doit être dimensionnée selon le support, le tracé souhaité et les conditions d’utilisation.

Étude de votre ligne de vie sur toiture zinc à joint debout

La conception d’une ligne de vie toiture zinc nécessite de prendre en compte le type de joint debout, le matériau et l’épaisseur de la couverture, le profil des joints, les zones de circulation et les interventions prévues.

Notre bureau d’études peut définir le tracé de la ligne de vie, les supports de fixation et les composants adaptés afin de proposer un système cohérent avec les caractéristiques de votre toiture à joint debout.

Contactez notre bureau d’études pour étudier votre projet de sécurisation de toiture.
