Ligne de vie sur Béton

Ligne de vie sur béton : un système antichute prêt à poser

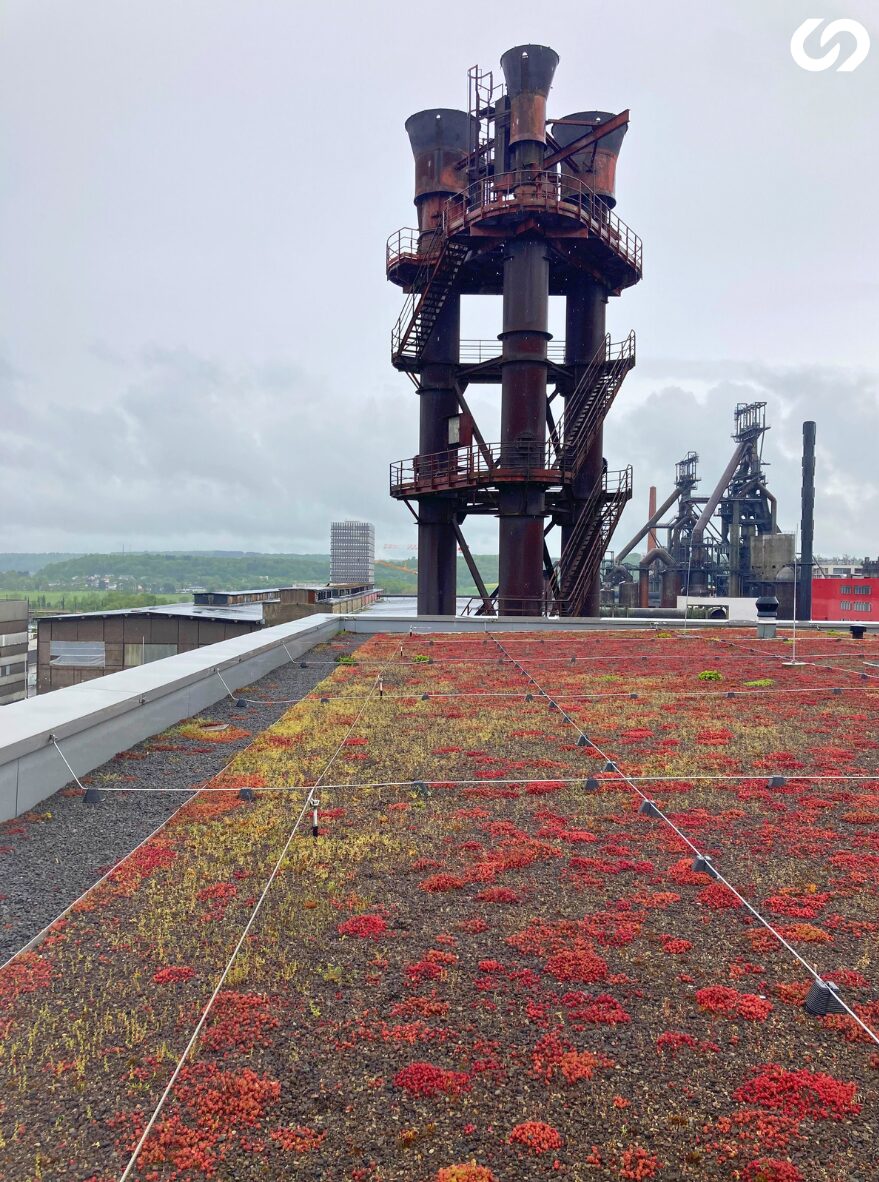

La ligne de vie sur béton est un système antichute permanent conçu en prêt à poser pour sécuriser les déplacements et les interventions sur les bâtiments disposant d’une structure porteuse en béton.

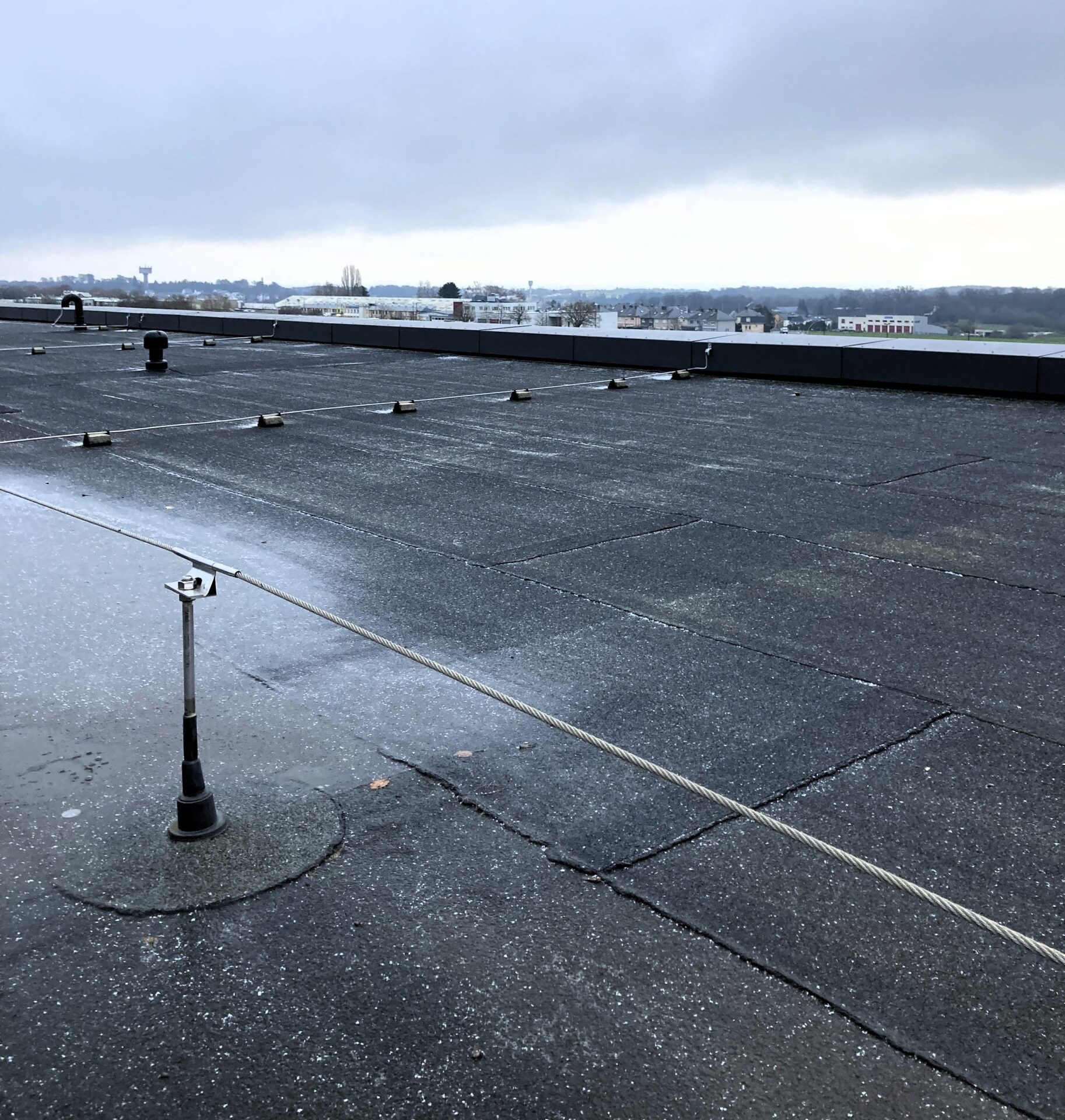

Elle se compose d’un câble de sécurité en acier inoxydable tendu entre plusieurs potelets d’ancrage, positionnés selon le tracé de la ligne : potelets intermédiaires, d’extrémité ou d’angle selon la configuration.

Le système peut être utilisé par jusqu’à 4 personnes simultanément selon la configuration validée. Les potelets et leurs fixations sont sélectionnés en fonction du support rencontré : béton plein, dalle béton, béton cellulaire, béton alvéolaire ou poutre béton.

La ligne de vie permet ainsi de créer un cheminement antichute permanent pour les opérations de maintenance, d’entretien, d’inspection ou de réparation.

Une ligne de vie sur dalle béton adaptée à la structure

La ligne de vie sur dalle béton peut être installée sur différents types de structures à condition de sélectionner les dispositifs d’ancrage correspondant aux caractéristiques du support.

Sur du béton plein, les potelets peuvent notamment être ancrés par fixation mécanique dans le béton. Des systèmes comme l’ABS-Lock III-BE Pro utilisent une cheville à expansion intégrée et peuvent servir de supports intermédiaires dans une ligne de vie.

Pour les extrémités et les changements de direction nécessitant un support renforcé, des potelets adaptés comme l’ABS-Lock III-BE Pro-24 peuvent être utilisés selon la configuration retenue.

Le choix de l’ancrage de ligne de vie pour support béton dépend notamment de la résistance du support, de son épaisseur, de la position du potelet et des efforts à reprendre.

Fixation d’une ligne de vie sur béton

La fixation d’une ligne de vie sur béton peut être réalisée selon plusieurs méthodes en fonction de la structure porteuse.

Fixation mécanique

Sur une dalle ou une structure en béton compatible, certains potelets sont installés à l’aide de goujons ou chevilles mécaniques.

Cette solution permet une fixation permanente directement dans le béton et convient notamment à différentes configurations de toitures plates.

Scellement chimique

Lorsque la configuration l’exige, la fixation peut être réalisée au moyen de tiges d’ancrage et d’un mortier de scellement adapté.

Ce principe est notamment utilisé sur certains supports en béton classique ou en béton cellulaire.

Bridage sur poutre béton

Certaines poutres peuvent recevoir un dispositif fixé par prise en étau à l’aide d’une embase et d’une contre-plaque.

Ce principe permet notamment d’utiliser des solutions comme l’ABS-Lock X-Klemm-B, qui peut servir de support intermédiaire ou, avec renfort adapté, de potelet terminal ou d’angle dans une ligne de vie.

La méthode de fixation est donc définie en fonction de la géométrie et des caractéristiques de la structure béton.

Ligne de vie sur béton cellulaire et béton alvéolaire

Tous les supports béton ne présentent pas les mêmes caractéristiques mécaniques. Une ligne de vie sur béton cellulaire ou sur plancher alvéolaire nécessite donc des ancrages spécifiquement conçus pour ce type d’infrastructure.

Sur béton cellulaire, l’ABS-Lock X-Y dispose d’une large embase fixée à l’aide de tiges d’ancrage et d’un mortier composite. Équipé d’un renfort adapté, il peut être utilisé comme composant d’une ligne de vie.

Pour les planchers alvéolaires en béton, des dispositifs spécifiques comme l’ABS-Lock X-SR-HD-AS utilisent une platine et des chevilles adaptées aux cavités du support.

Cette diversité de potelets permet d’adapter la ligne de vie au béton plein, cellulaire ou alvéolaire, sans appliquer une méthode de fixation unique à des structures présentant des caractéristiques différentes.

Ligne de vie franchissable ou à franchissement manuel

La ligne de vie sur béton est disponible en version à franchissement manuel ou entièrement franchissable.

En version à franchissement manuel, l’utilisateur franchit les supports intermédiaires à l’aide de son système de connexion.

La version entièrement franchissable permet d’utiliser un chariot qui circule directement le long du câble et franchit les supports intermédiaires et éléments de courbe compatibles.

Cette configuration limite les manipulations et facilite les déplacements lors des interventions régulières.

La ligne de vie peut être équipée d’un câble en acier inoxydable Ø 6 ou Ø 8 mm, selon le système retenu.

Un tracé adapté aux contraintes du bâtiment

L’installation de la ligne de vie est étudiée selon la configuration du bâtiment, les zones de circulation et la position des risques de chute.

La distance entre deux potelets peut atteindre jusqu’à 15 mètres, voire 21 mètres sur étude, selon le dimensionnement du système et les prescriptions de montage.

Les potelets sont disponibles en différentes hauteurs, de 0 à 100 cm, afin d’adapter la ligne de vie à la configuration de la toiture et à l’épaisseur du complexe de couverture ou d’étanchéité.

Selon le projet, la ligne peut également être installée au mur ou au-dessus du niveau de la tête avec des supports spécifiquement adaptés à cette utilisation.

Une étanchéité simplifiée autour des potelets

Lorsque les potelets traversent un complexe de toiture étanché, la réalisation du relevé d’étanchéité constitue un point important de l’installation.

La ligne de vie peut être fournie avec des manchons de relevé d’étanchéité prêts à poser, afin de faciliter le traitement autour des potelets et l’intégration du système à la toiture.

La solution d’étanchéité doit être sélectionnée selon le diamètre du potelet et le revêtement de toiture utilisé.

Une ligne de vie durable pour les structures béton

Le câble et les principaux composants de la ligne de vie sont réalisés en acier inoxydable, matériau particulièrement adapté aux installations permanentes exposées aux conditions extérieures.

La ligne de vie à câble répond à l’EN 795:2012 type C.

Les potelets d’ancrage sont quant à eux sélectionnés et dimensionnés en fonction de leur rôle dans le système et du support béton sur lequel ils sont installés.

Une fois mise en place, la ligne de vie constitue un système d’assurage permanent pour les opérations régulières de maintenance et d’entretien du bâtiment.

Une ligne de vie adaptée à chaque type de support

La configuration d’une ligne de vie dépend directement de la structure porteuse sur laquelle elle doit être installée.

Découvrez également nos lignes de vie pour :

• Structure acier : solution pour charpentes, poutrelles et supports métalliques.
• Toiture traditionnelle (en pente) : système pour toitures inclinées en tuiles, ardoises ou fibrociment.
• Bac acier sec ou étanché : solution pour couvertures métalliques et complexes d’étanchéité compatibles.
• Bois et volige : fixation sur structures bois et supports compatibles.
• Toiture à joint debout : fixation par pincement sur couverture métallique à joint debout.
• Sans perçage / autoportante : système lesté pour toiture plate sans fixation traversante.

Chaque ligne de vie doit être dimensionnée en fonction du support, de la structure porteuse, du tracé souhaité et des conditions d’utilisation.

Étude de votre ligne de vie sur béton

La conception d’une ligne de vie sur béton nécessite de prendre en compte le type de béton, son épaisseur et sa résistance, la méthode de fixation, le tracé de la ligne et les déplacements prévus par les utilisateurs.

Notre bureau d’études définit les potelets de ligne de vie béton, les fixations et les composants adaptés afin de proposer une installation cohérente avec les caractéristiques de la structure.

Contactez notre bureau d’études pour étudier votre projet de sécurisation.
