ABS-Lock Falz IV – Joints debout

L’ABS-Lock Falz IV est un point d’ancrage joint debout destiné à sécuriser les interventions sur les toitures métalliques. Sa conception permet de créer un dispositif d’ancrage antichute permanent directement sur les joints de la couverture, sans perforer ni traverser la toiture.

Il convient notamment aux couvertures à joint debout en acier, acier inoxydable, aluminium, zinc-titane ou cuivre, sous réserve de respecter les épaisseurs minimales et les prescriptions de montage définies par le fabricant.

Cette solution est particulièrement adaptée aux travaux d’entretien, d’inspection et de maintenance nécessitant une protection individuelle contre les chutes de hauteur.

Une fixation sur joint debout sans perforation de la toiture

Le principal avantage de l’ABS-Lock Falz IV réside dans son mode de fixation.

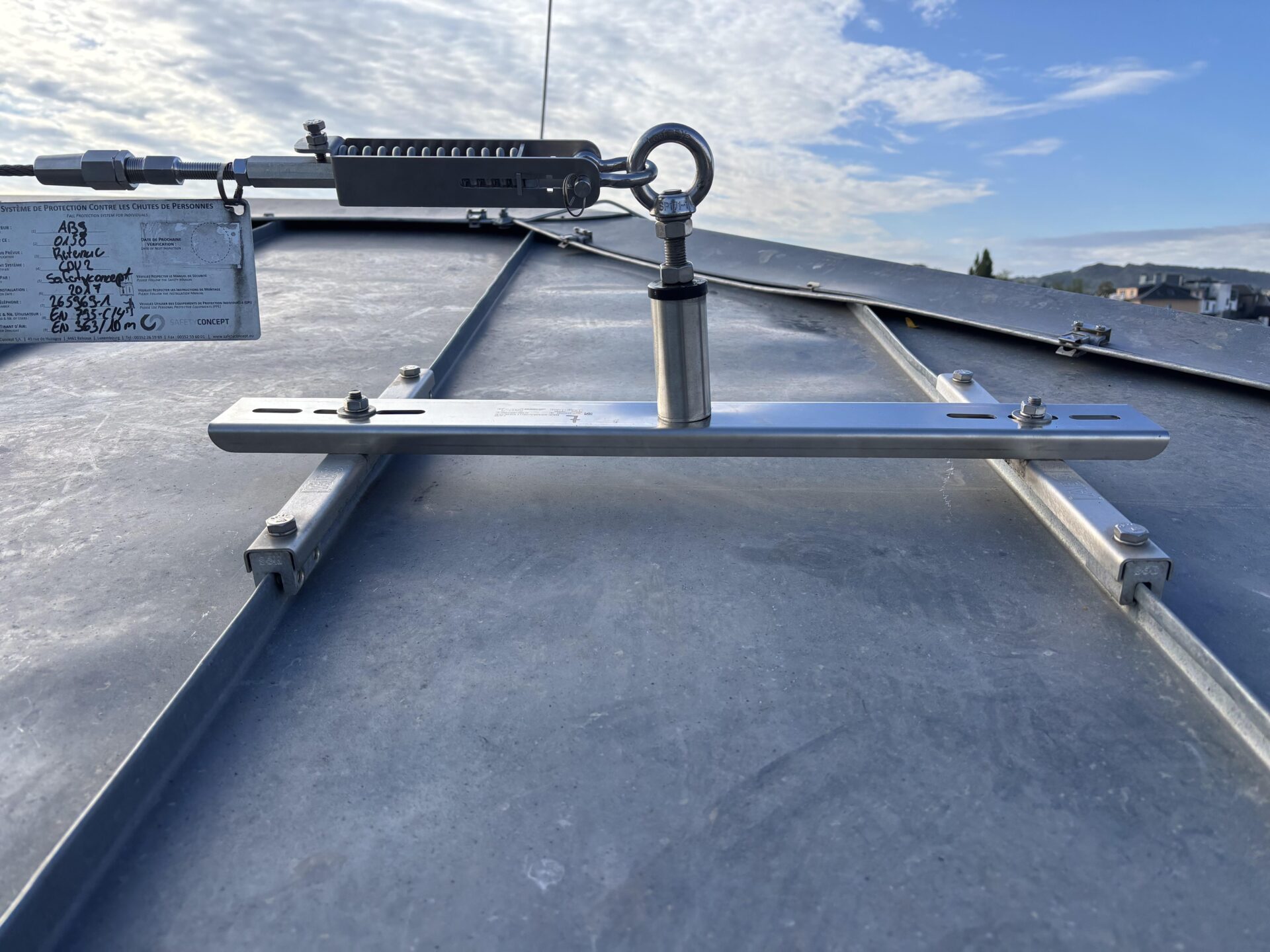

Le point d’ancrage sur joint debout est installé par serrage mécanique sur deux joints de la couverture. Des mâchoires spécifiques viennent maintenir le dispositif directement sur le profil métallique.

Aucun perçage de la couverture n’est nécessaire. La peau extérieure de la toiture reste donc intacte, ce qui permet de limiter les interventions sur l’étanchéité du complexe de couverture.

Selon le matériau de la toiture, les mâchoires utilisées sont adaptées (en aluminium ou en laiton). Le kit de fixation correspondant est fourni avec le dispositif.

Pour quelles couvertures à joint debout ?

L’ABS-Lock Falz IV est conçu pour différentes couvertures métalliques à joint debout, notamment :

• Acier
• Acier inoxydable
• Aluminium
• Zinc-titane
• Cuivre
• Systèmes de type Rheinzink et profils comparables compatibles

Le dispositif est disponible pour des entraxes de joints compris entre 300 et 660 mm, selon la version retenue.

Il peut ainsi être utilisé sur de nombreuses configurations de toiture métallique, sous réserve de vérifier la géométrie du joint, le matériau et l’épaisseur de la couverture avant installation.

Installation possible sur des tôles de faible épaisseur

Ce point d’ancrage pour toiture à joint debout peut être installé sur des couvertures métalliques relativement fines.

Les épaisseurs minimales indiquées sont notamment :

• 0,5 mm pour l’acier et l’acier inoxydable
• 0,6 mm pour le cuivre
• 0,7 mm pour l’aluminium et le zinc-titane

Ces valeurs doivent toujours être mises en relation avec les prescriptions de montage et la configuration exacte du profil utilisé.

Point d’ancrage individuel ou support pour ligne de vie

L’ABS-Lock Falz IV peut être utilisé comme point d’ancrage individuel sur joint debout pour sécuriser les opérateurs lors de leurs déplacements et interventions en toiture.

Le fabricant indique également que cette famille de supports peut entrer dans la réalisation de systèmes de ligne de vie à câble. Le dispositif peut notamment être employé dans certaines configurations comme élément de terminaison ou de renvoi.

Pour les installations nécessitant de franchir un obstacle ou de maintenir le câble à une hauteur spécifique, il existe également une version avec dépassement ainsi qu’un support intermédiaire dédié à la ligne de vie.

Jusqu’à 3 utilisateurs simultanément

Installé conformément aux prescriptions du fabricant, l’ABS-Lock Falz IV peut sécuriser jusqu’à 3 personnes simultanément.

Le dispositif est conforme à la EN 795:2012 type A et à la CEN/TS 16415:2017, ce qui permet son utilisation dans les configurations multi-utilisateurs prévues par le fabricant.

Sa fabrication en acier inoxydable assure par ailleurs une bonne résistance aux conditions rencontrées sur les couvertures extérieures.

Une solution antichute adaptée aux couvertures métalliques

L’ABS-Lock Falz IV constitue ainsi une solution particulièrement intéressante lorsqu’il est nécessaire d’installer un point d’ancrage joint debout sans perçage.

Sa fixation mécanique permet de conserver l’intégrité de la couverture tout en offrant un dispositif permanent pour les opérations de maintenance et d’entretien en toiture.

Pour les joints ou profils métalliques présentant une géométrie différente, notamment les joints arrondis ou certains profils spéciaux, d’autres versions de la gamme ABS-Lock Falz doivent être sélectionnées en fonction du support.

Pour les profils à joint debout arrondi, se référer à la solution ABS-Lock Falz IV Joint arrondi.

Si vous avez besoin de conseils pour planifier une installation antichute avec ce dispositif d’ancrage, n’hésitez pas à prendre contact avec notre bureau d’études.
