SafetyRail Echelon : une échelle antichute à rail avec échelons intégrés

Le SafetyRail Echelon est une échelle antichute à rail conçue pour sécuriser les déplacements verticaux sur les bâtiments, installations industrielles et infrastructures techniques.

Sa particularité est d’intégrer directement des échelons fixes au profil du rail. L’échelle et le support d’assurage rigide ne forment ainsi qu’un seul système.

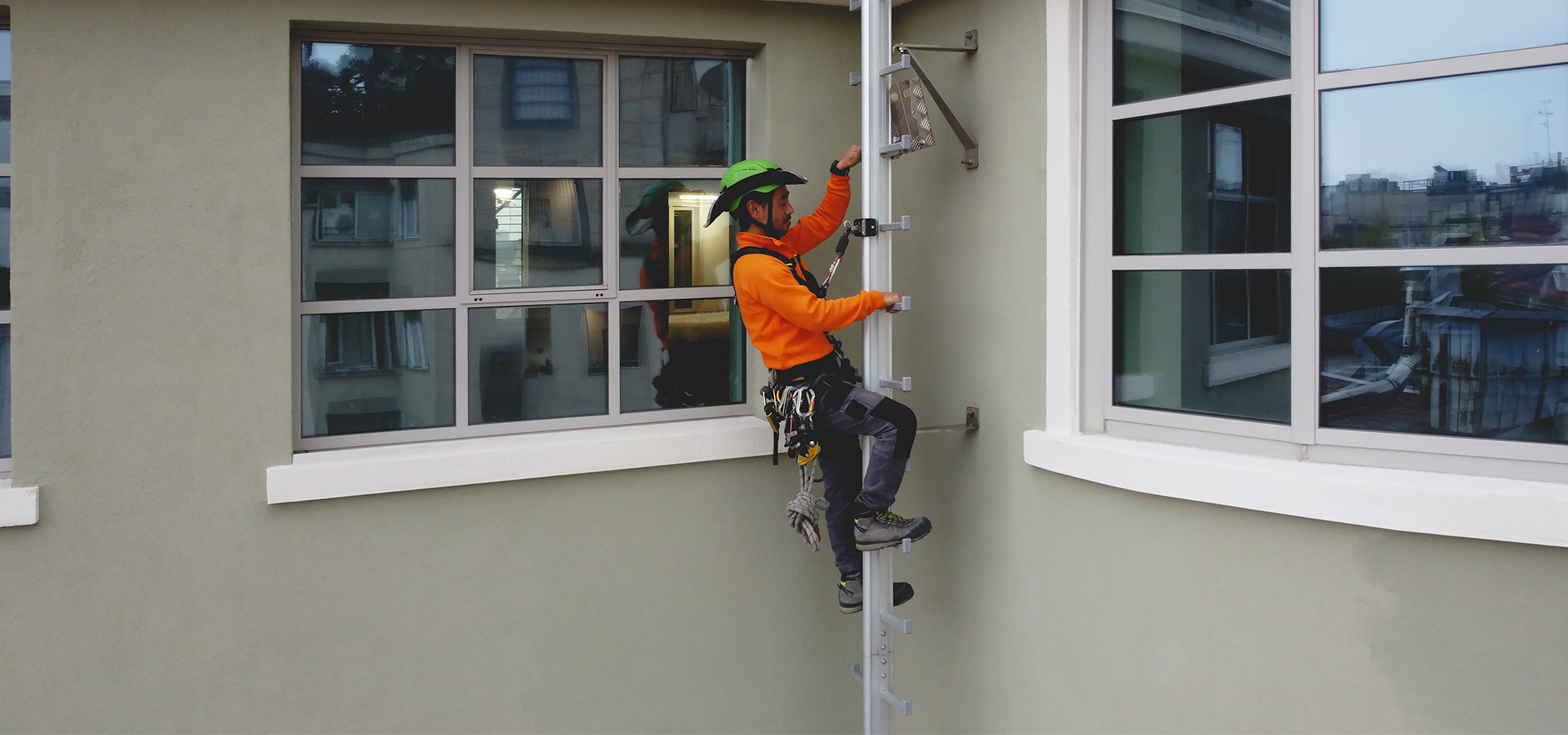

L’utilisateur progresse sur les échelons tout en restant connecté à un chariot antichute qui coulisse le long du rail vertical.

Cette conception permet de créer un accès vertical sécurisé même lorsqu’aucune échelle adaptée n’est déjà présente sur la structure.

Un rail antichute à échelons intégré dans la structure

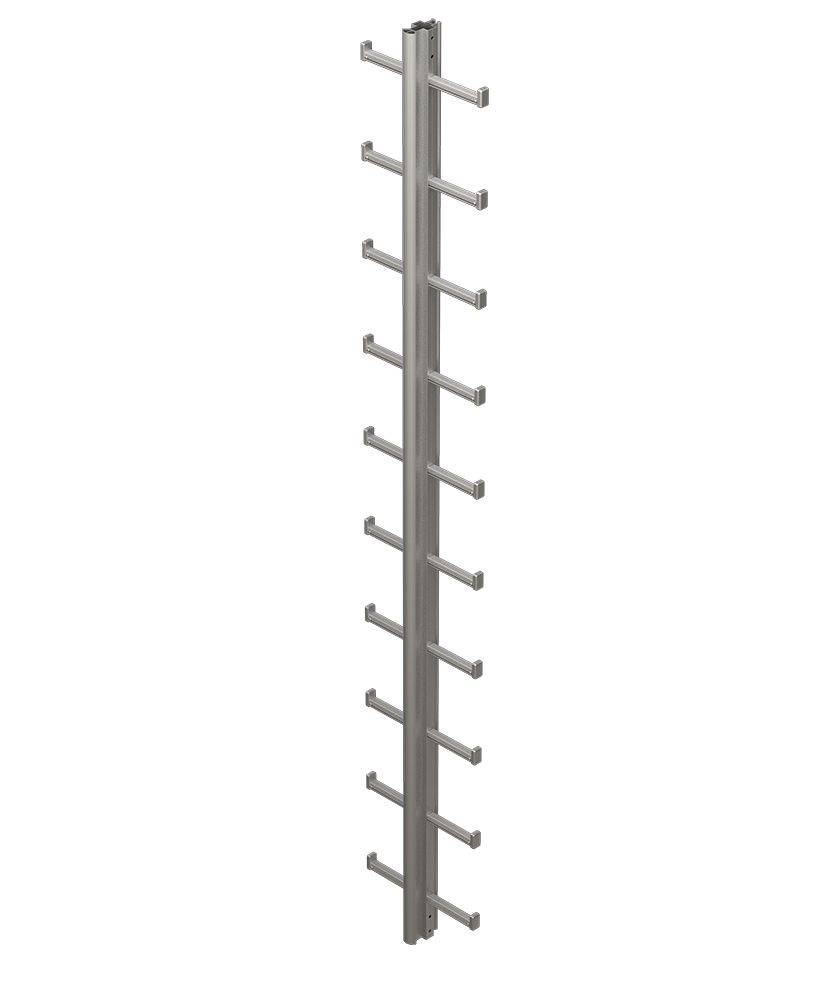

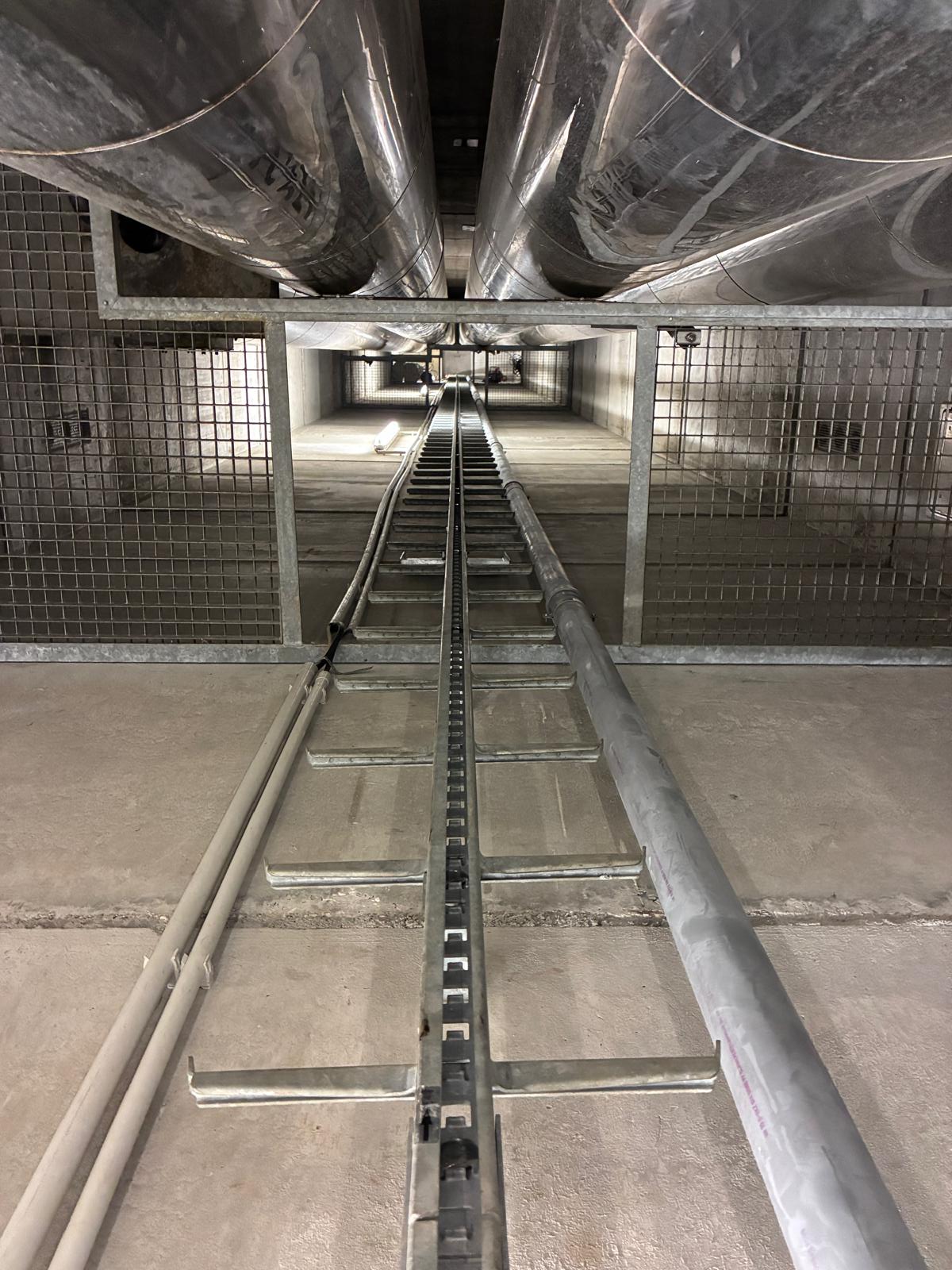

Le SafetyRail Echelon associe une structure d’échelle et un rail antichute rigide dans un seul profil en aluminium anodisé.

Le module standard mesure 2,8 m. Sa conception entièrement en aluminium 6060 T6 permet de limiter le poids du système à environ 4,5 kg par mètre, soit 12,6 kg pour un module complet.

Les échelons fixes disposent d’une surface destinée à améliorer l’adhérence pendant la montée et la descente. Leurs extrémités sont protégées par des bouchons résistants aux UV.

Plusieurs modules peuvent être assemblés par jonctions pour créer une échelle verticale antichute adaptée à la hauteur du bâtiment ou de l’équipement.

Une fixation adaptée à la structure porteuse

Le système se fixe sur une structure porteuse adaptée après validation technique.

La configuration comprend généralement :

• Des fixations supérieures et inférieures
• Des supports intermédiaires
• Des jonctions entre les modules
• Des interfaces adaptées au support

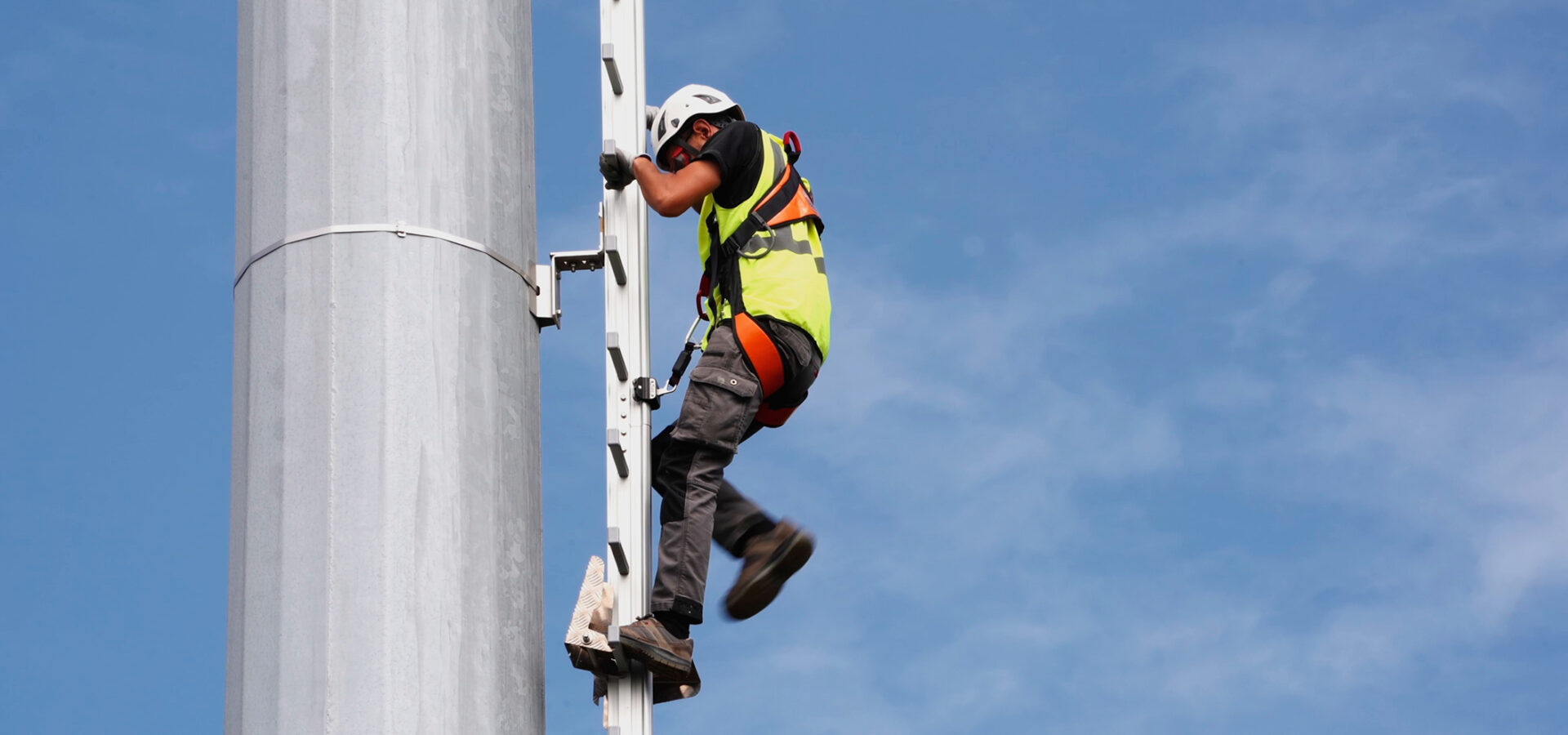

• Une fixation par cerclage lorsque la configuration le permet

Les supports intermédiaires sont espacés de 3 m maximum.

Le système est généralement installé sur des structures rigides, notamment en béton ou en acier. Des interfaces spécifiques peuvent être nécessaires lorsque le support présente une résistance ou une géométrie particulière.

Un chariot antichute pour accompagner l’utilisateur

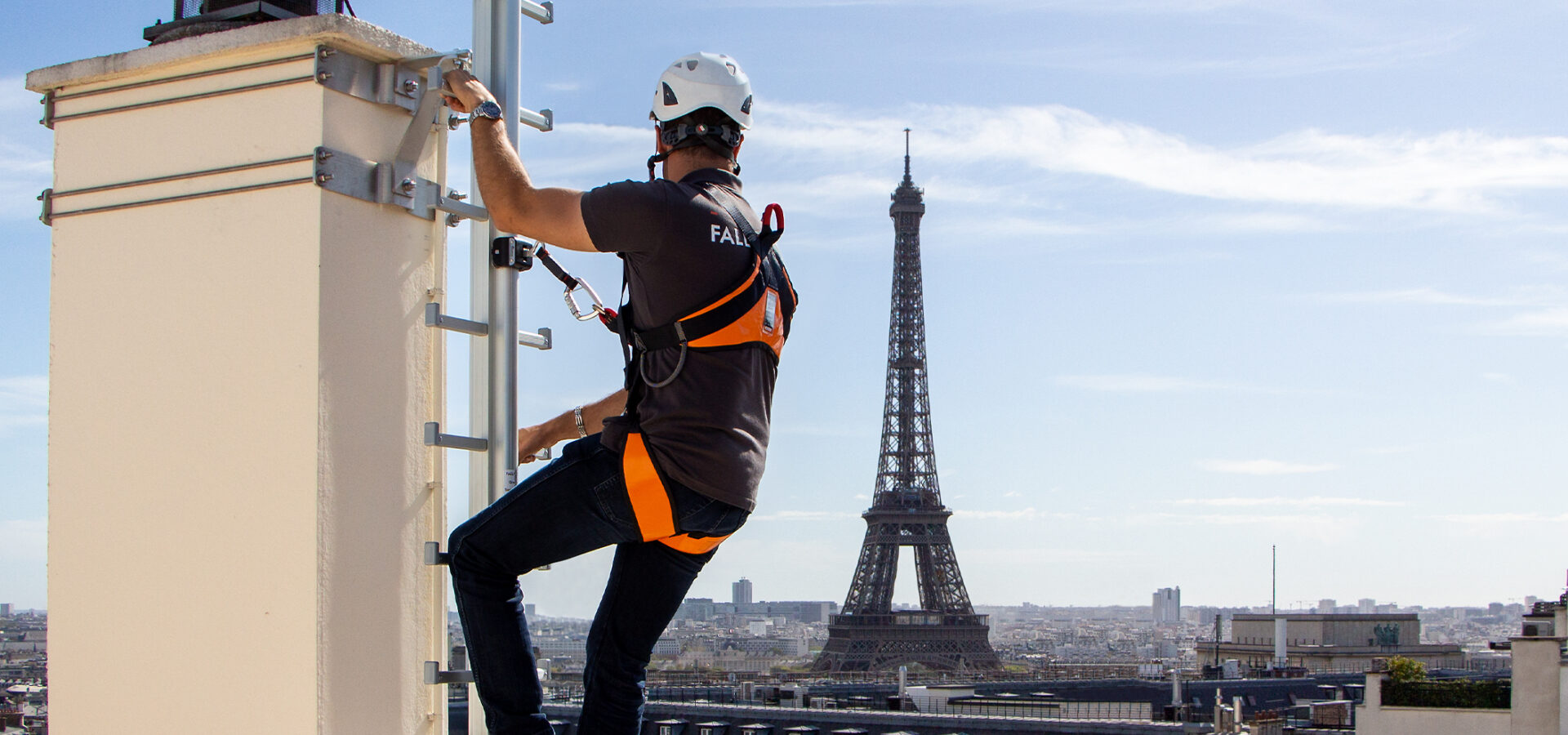

L’utilisateur est relié au SafetyRail Echelon par un chariot antichute spécifique.

Le chariot se connecte directement au point d’accrochage sternal du harnais à l’aide d’un mousqueton, sans longe intermédiaire.

Pendant la montée et la descente, le chariot suit naturellement les déplacements de l’utilisateur le long du rail.

En cas de chute, le mécanisme se bloque automatiquement. L’absorbeur d’énergie intégré limite l’effort transmis au corps à 6 kN.

Le système est prévu pour un utilisateur à la fois.

Des accessoires pour sécuriser et faciliter l’ascension

Le SafetyRail Echelon peut être complété par plusieurs accessoires selon la configuration du site.

Butées d’extrémité

Des butées fixes ou escamotables peuvent être installées aux extrémités du rail pour contrôler l’introduction et le retrait du chariot.

Repose-pieds pliables

Des repose-pieds peuvent être ajoutés pour créer des zones de repos lors des longues ascensions.

La documentation prévoit leur installation tous les 10 m environ, ou plus fréquemment selon l’application.

Porte anti-intrusion

Une porte anti-intrusion peut protéger la partie basse de l’échelle afin de limiter l’accès aux personnes non autorisées.

Cette option est particulièrement adaptée aux installations accessibles depuis le sol ou depuis une zone ouverte.

Une protection d’ascension conforme EN 353-1

Le SafetyRail Echelon est conforme à la norme EN353-1, applicable aux antichutes mobiles incluant un support d’assurage rigide.

Le système est également conçu conformément au règlement européen 2016/425 relatif aux équipements de protection individuelle.

L’utilisateur doit être équipé d’un harnais antichute conforme et connecté au chariot par le point sternal prévu à cet effet.

Le système ne doit pas être utilisé comme dispositif de suspension ou comme système de maintien au travail.

Une solution sur mesure pour sécuriser votre accès vertical

La configuration du SafetyRail Echelon est définie selon chaque projet.

L’étude prend notamment en compte :

• La hauteur totale à franchir
• La nature de la structure porteuse
• Les conditions d’accès
• La zone d’arrivée
• La présence éventuelle de repose-pieds
• Le besoin d’une porte anti-intrusion
• Les conditions environnementales

Le SafetyRail Echelon permet ainsi de créer une échelle antichute à rail et échelons intégrés, adaptée aux contraintes spécifiques du site.
