SafetyRail Vertical

SafetyRail Vertical : un rail antichute vertical pour échelle fixe

Le SafetyRail Vertical est un rail antichute vertical conçu pour protéger l’utilisateur pendant la montée et la descente sur une échelle fixe.

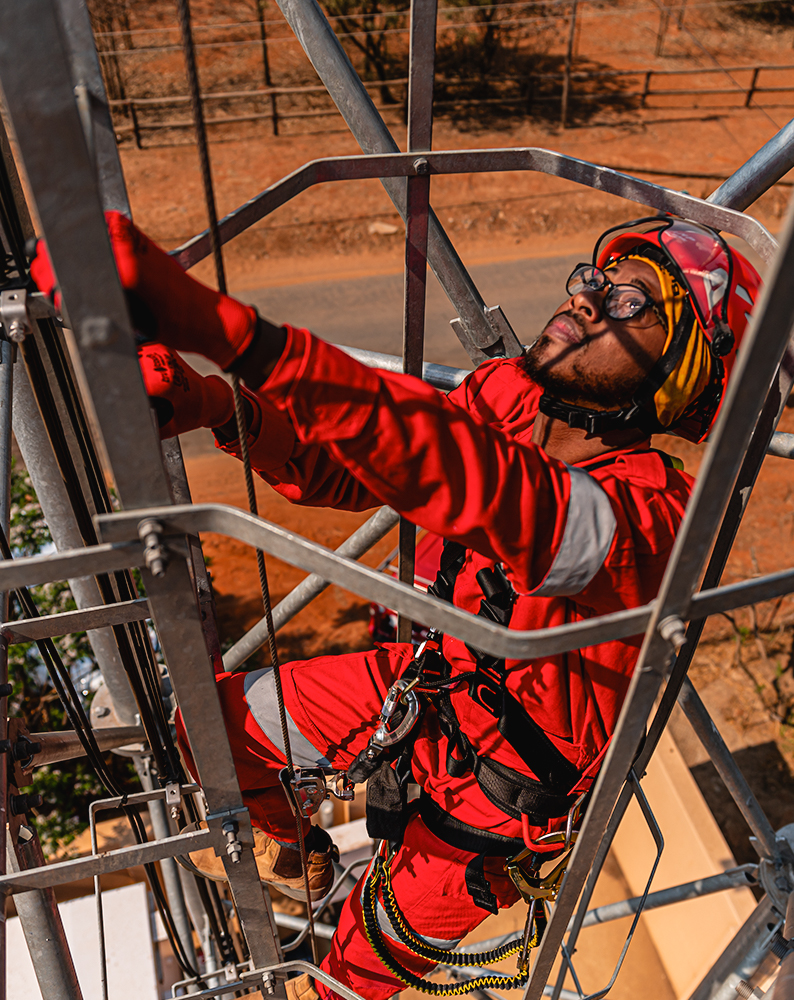

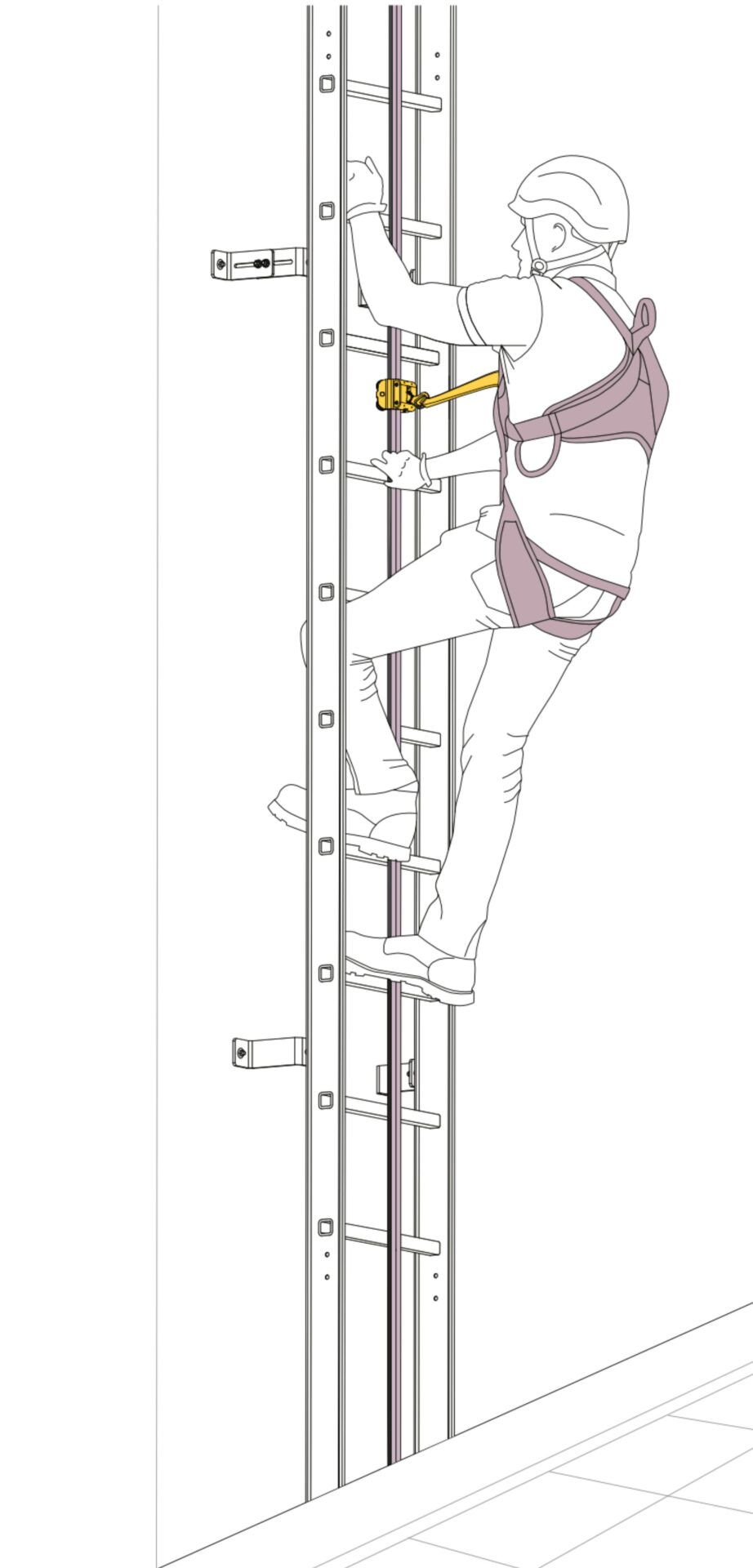

Installé le long de l’échelle, ce support d’assurage rigide en aluminium guide un chariot antichute relié au harnais de l’opérateur. Le chariot accompagne naturellement les déplacements et se bloque automatiquement en cas de chute.

Ce système permet ainsi de sécuriser un accès vertical tout en conservant une progression fluide et mains libres. Il convient particulièrement aux échelles utilisées pour accéder aux toitures, aux installations techniques et aux équipements industriels.

Une fixation par bridage sur les barreaux de l’échelle

Le rail se fixe directement sur les barreaux d’une échelle existante à l’aide d’ensembles de bridage spécifiques.

Cette méthode de fixation permet d’ajouter une protection antichute permanente sur une échelle compatible sans devoir remplacer entièrement l’accès vertical. Le SafetyRail Vertical constitue donc une solution adaptée aux projets de mise en conformité ou de rénovation.

Avant la conception du système, plusieurs informations doivent être communiquées au bureau d’études :

• Le profil des barreaux
• Les dimensions des barreaux
• La largeur de l’échelle
• La hauteur totale à sécuriser
• Le matériau et l’état de l’échelle
• La nature de la structure porteuse
• La configuration de la sortie en partie haute

Ces données permettent de déterminer les fixations, les jonctions de rail, les butées et l’éventuelle extension de sortie nécessaires au projet.

Lorsque le site ne possède pas d’échelle existante compatible, une solution avec échelons intégrés ou une échelle fixe complète doit être étudiée séparément.

Un chariot antichute avec absorbeur d’énergie

L’utilisateur se connecte au chariot spécifique du SafetyRail Vertical à l’aide d’un harnais antichute compatible.

Pendant la montée ou la descente, le chariot coulisse librement sur le rail et suit les mouvements de l’utilisateur. Aucune manipulation continue n’est nécessaire pendant la progression.

En cas de chute, le chariot se bloque immédiatement sur le rail. Son absorbeur d’énergie intégré limite à 6 kN l’effort transmis au corps de l’utilisateur.

Des butées basculantes sont installées aux extrémités du système. Elles permettent d’introduire ou de retirer le chariot uniquement aux emplacements prévus par la configuration.

Le SafetyRail Vertical est conçu pour un seul utilisateur à la fois. Il doit être utilisé avec le chariot prévu pour ce modèle de rail et avec les équipements de protection individuelle indiqués dans la notice.

Une extension pour sécuriser la sortie de l’échelle

La transition entre le dernier barreau d’une échelle et la toiture ou la plateforme constitue une phase sensible de l’accès vertical.

Le SafetyRail Vertical peut être complété par une extension supérieure permettant de prolonger le rail au-delà de l’échelle. Selon la configuration, cette extension peut atteindre 1,5 m.

L’utilisateur reste ainsi relié au rail pendant la sortie de l’échelle, jusqu’à ce qu’il puisse prendre appui en sécurité sur la zone d’arrivée.

Cette extension est notamment recommandée pour les accès débouchant sur :

• Une toiture industrielle
• Une toiture de bâtiment tertiaire
• Une plateforme technique
• Une terrasse inaccessible au public
• Un équipement implanté en hauteur
• Une zone de maintenance

L’extension et ses fixations doivent être définies lors de l’étude de l’installation.

Les applications du rail antichute pour échelle

Le rail antichute pour échelle peut être intégré aux accès verticaux utilisés pour :

• Les travaux de maintenance en toiture
• L’inspection d’équipements techniques

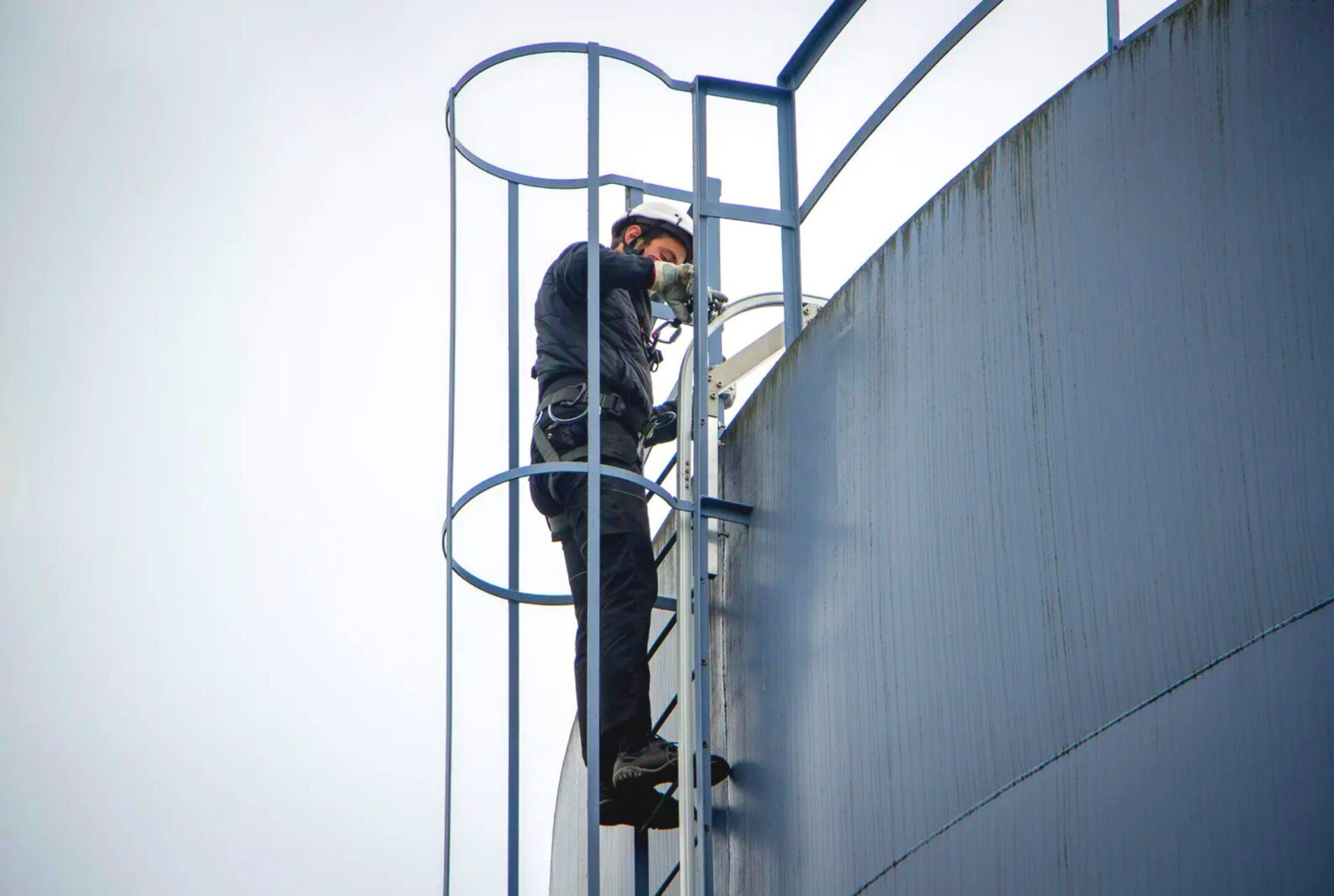

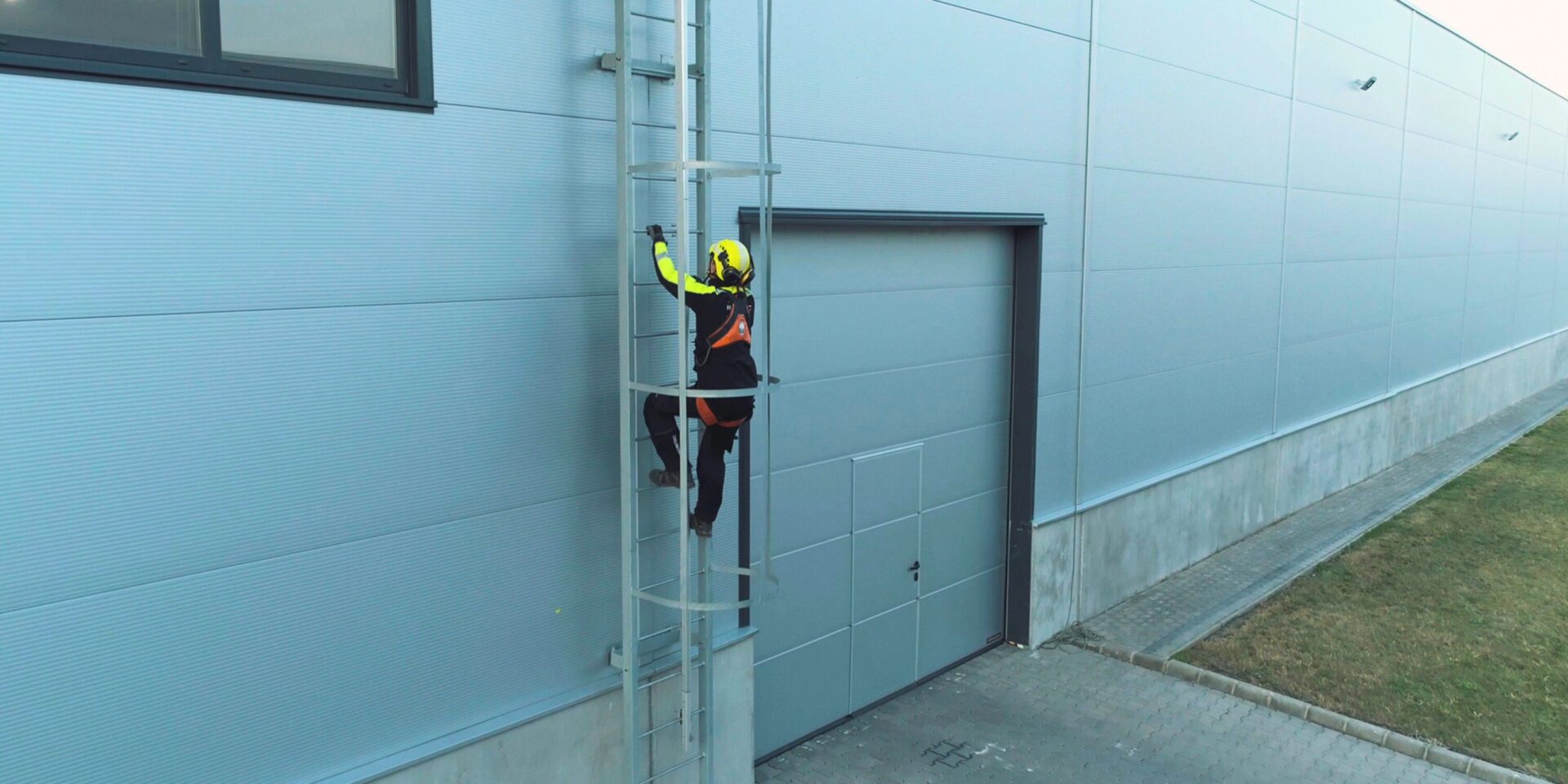

• L’accès aux bâtiments industriels

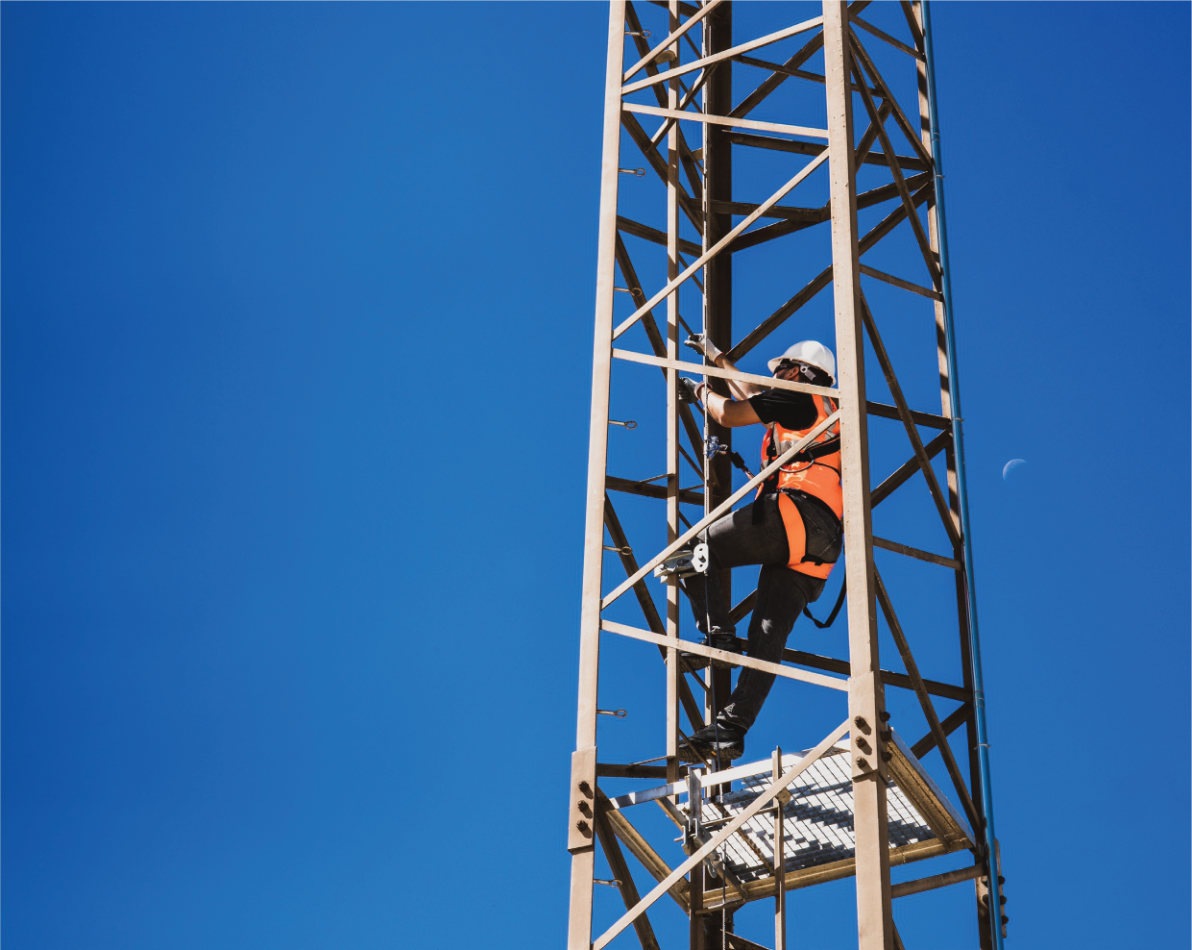

• La maintenance de mâts et pylônes
• L’entretien d’installations énergétiques
• L’accès aux toitures commerciales ou tertiaires
• La maintenance de bâtiments résidentiels
• Les interventions dans certains espaces confinés
• L’accès à des infrastructures techniques

La compatibilité du rail doit être vérifiée pour chaque projet en fonction de l’échelle, de la structure porteuse, de la hauteur et de l’environnement d’utilisation.

Un rail léger en aluminium conforme EN 353-1

Le SafetyRail Vertical est fabriqué en aluminium 6060 T6. Ce matériau permet d’obtenir un rail à la fois léger, rigide et adapté à une installation sur une échelle existante.

Le système est conforme à la norme EN 353-1 applicable aux antichutes mobiles guidés sur support d’assurage rigide. Il bénéficie également du marquage CE.

La conception rigide du rail permet un blocage rapide du chariot au niveau de la chute. Contrairement à un support souple, le rail limite la déformation du système et concentre l’arrêt dans la zone où se trouve l’utilisateur.

L’installation doit être définie selon une étude technique et réalisée conformément aux instructions de montage. Le système doit ensuite être utilisé et contrôlé selon la notice applicable.

Rail antichute vertical ou ligne de vie verticale à câble ?

Le SafetyRail Vertical utilise un support d’assurage rigide en aluminium. Il ne doit donc pas être confondu avec une ligne de vie verticale fonctionnant avec un câble.

Le rail constitue une solution particulièrement adaptée lorsque le projet nécessite :

• Un support rigide
• Un blocage immédiat du chariot
• Une faible déformation du système
• Une intégration sur une échelle fixe existante
• Une extension rigide pour la sortie en toiture

Pour les projets nécessitant une solution à câble, une ligne de vie verticale pour échelle ABS-SafetyHike peut être étudiée en alternative.

Une étude sur mesure pour sécuriser votre accès vertical

Le choix des composants dépend de la hauteur de l’échelle, de la forme des barreaux, de la structure porteuse et de la sortie en partie haute.

Pour établir une configuration adaptée, il est recommandé de transmettre :

• Des photographies de l’échelle
• Les dimensions des barreaux
• La largeur de l’échelle
• La hauteur de l’accès
• La nature de la structure
• Un plan ou un croquis
• La configuration de la toiture ou de la plateforme d’arrivée

Ces éléments permettent de définir précisément le rail, les fixations, les jonctions, les butées et l’extension de sortie nécessaires.
