SafetyRail Pro Horizontal

SafetyRail Pro Horizontal : une ligne de vie à rail pour les travaux en hauteur

Le SafetyRail Pro Horizontal est une ligne de vie à rail conçue pour sécuriser les déplacements et les interventions en hauteur sur les bâtiments industriels, les ouvrages techniques et les infrastructures.

Son profil rigide en aluminium anodisé forme un cheminement d’assurage continu sur lequel circule un chariot mobile relié à l’équipement de protection individuelle de l’utilisateur. Ce rail antichute horizontal permet ainsi à l’opérateur de se déplacer le long de la zone de travail sans devoir se déconnecter à chaque support intermédiaire.

Le système est particulièrement adapté aux opérations de maintenance, d’inspection et d’entretien nécessitant une protection individuelle permanente contre les chutes de hauteur.

Un rail rigide qui limite le tirant d’air nécessaire

Contrairement à une ligne de vie à câble, le SafetyRail Pro Horizontal repose sur un profil rigide qui limite la déformation du système en cas de chute.

Cette faible déflexion contribue à réduire le tirant d’air nécessaire sous l’utilisateur. La ligne de vie à rail convient donc particulièrement aux environnements dans lesquels la hauteur libre disponible sous la zone de travail est limitée.

Elle peut notamment être installée au-dessus :

• De machines industrielles
• De lignes de production
• De quais de chargement
• De véhicules
• De zones de maintenance
• D’équipements techniques
• De chemins de circulation en hauteur

Le dimensionnement du système doit toutefois tenir compte de la configuration du site, de la hauteur de chute possible et de l’ensemble des composants de la chaîne d’assurage.

Une portée jusqu’à 6 mètres entre les supports

Grâce à la rigidité de son profil en aluminium, le SafetyRail Pro Horizontal peut atteindre une portée allant jusqu’à 6 mètres entre les supports, selon la configuration du projet et la résistance de la structure porteuse.

Cet espacement permet de limiter le nombre d’interfaces de fixation et de faciliter l’intégration du système sur les structures de grande longueur.

Une portée importante peut également contribuer à :

• Réduire le nombre de points de fixation
• Faciliter le franchissement des zones encombrées
• Limiter les interventions sur la structure existante
• Optimiser le temps de montage
• Adapter le parcours aux contraintes architecturales du bâtiment

La distance exacte entre les supports est définie lors de l’étude technique. Elle dépend notamment du support, des efforts admissibles, du tracé du rail et des conditions d’utilisation.

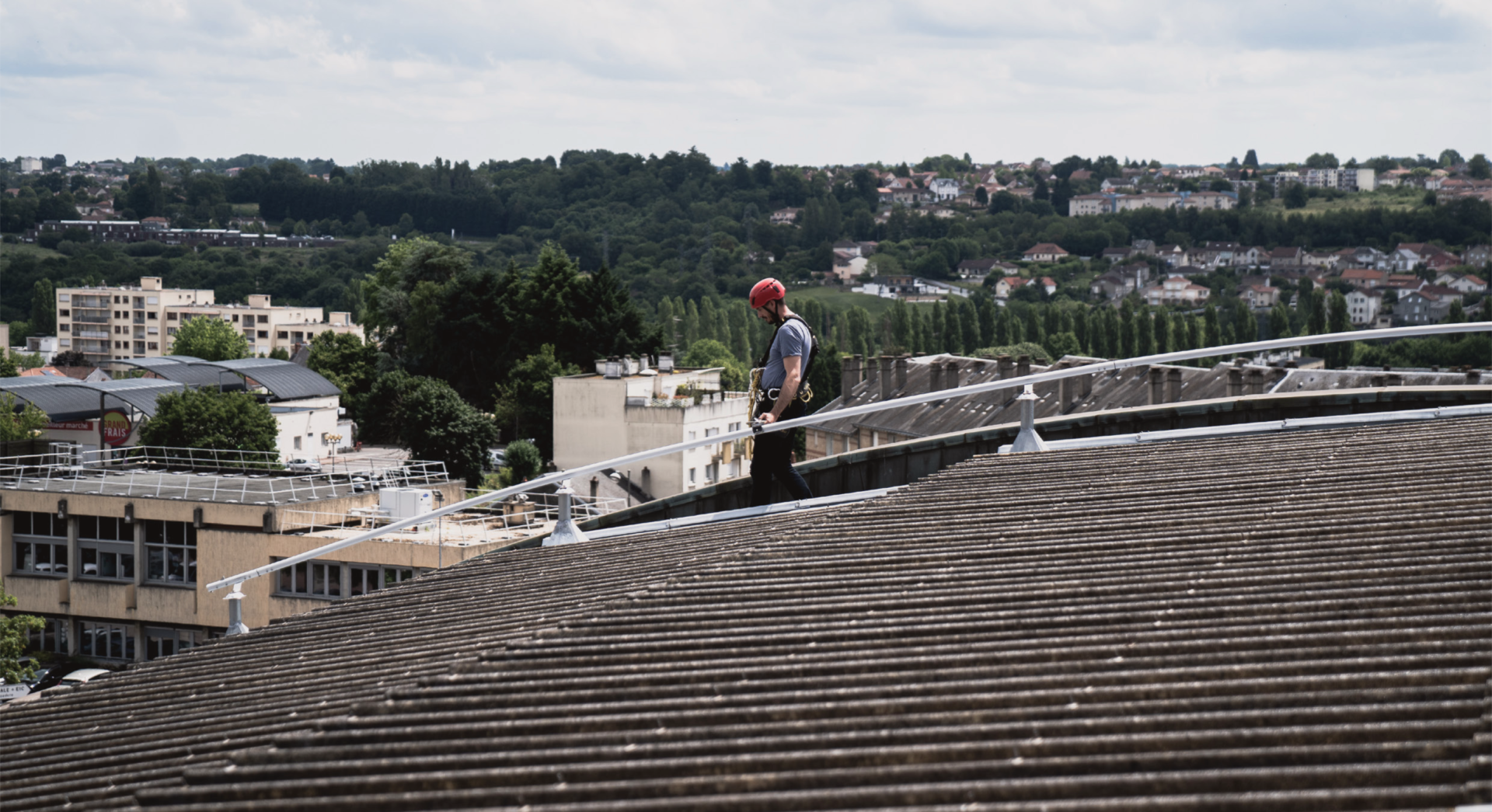

Une installation sur toiture, au mur ou au plafond

Le SafetyRail Pro Horizontal offre plusieurs possibilités d’installation. Selon les contraintes du bâtiment, la ligne de vie à rail peut être positionnée :

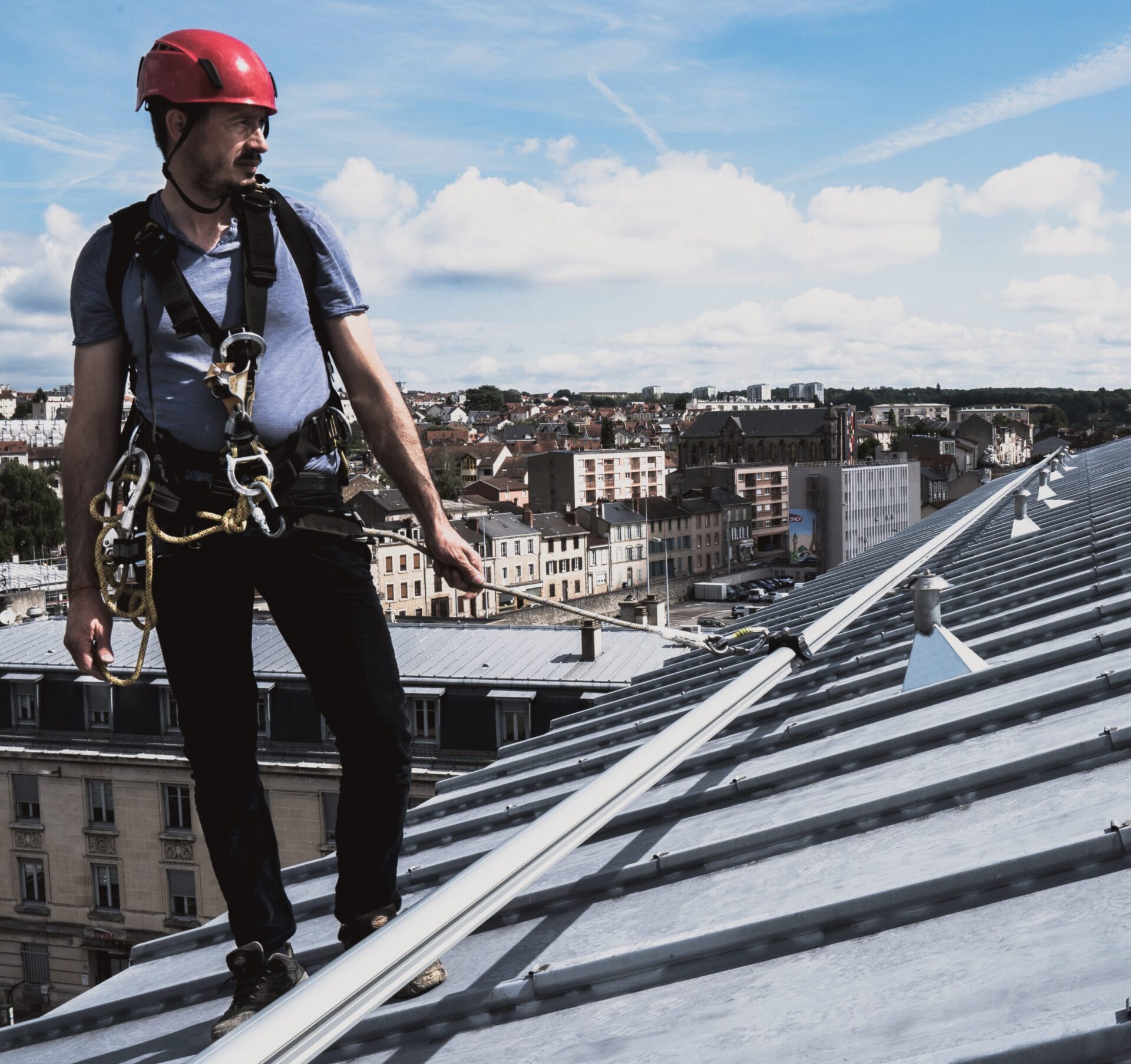

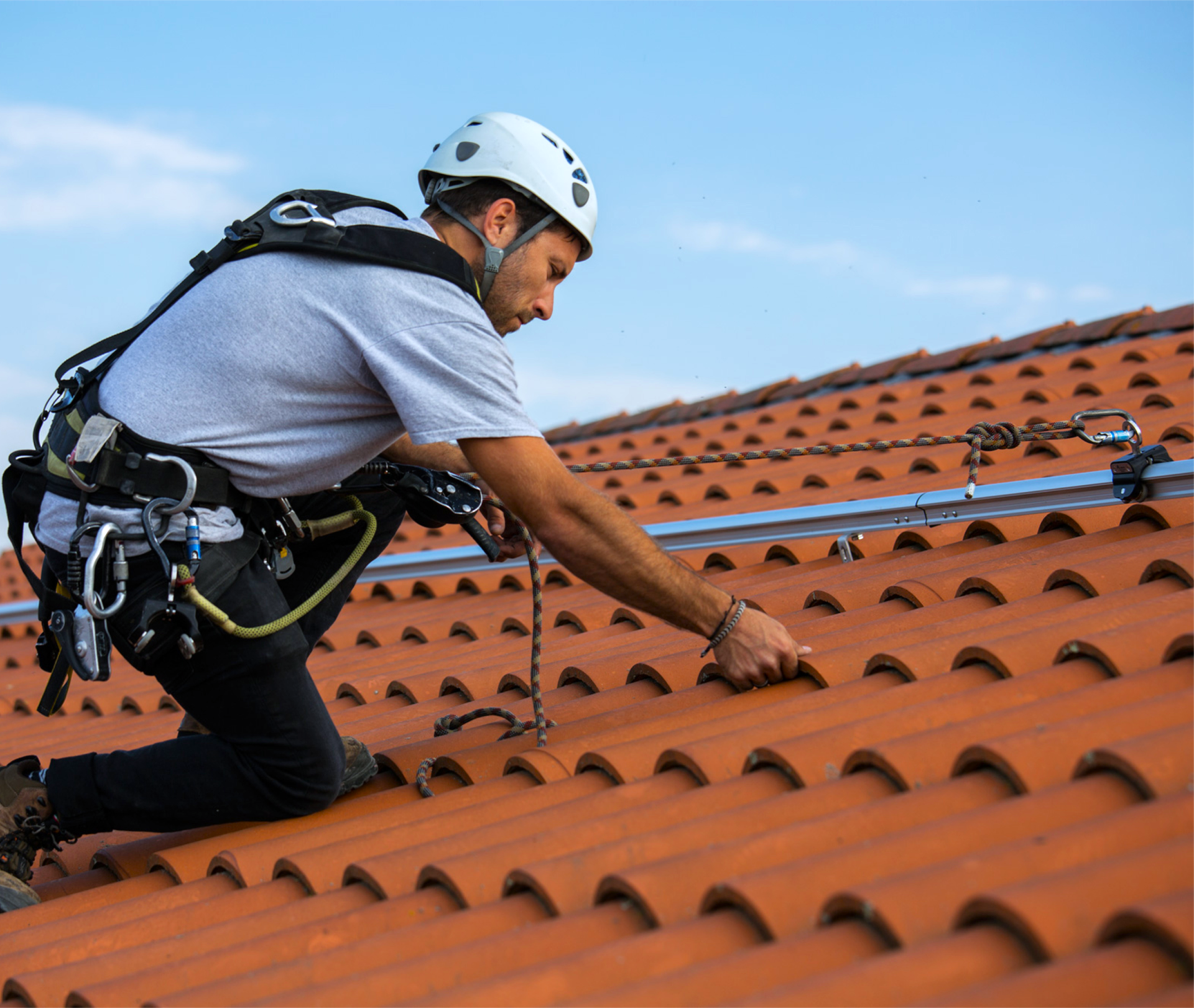

• Horizontalement sur une toiture

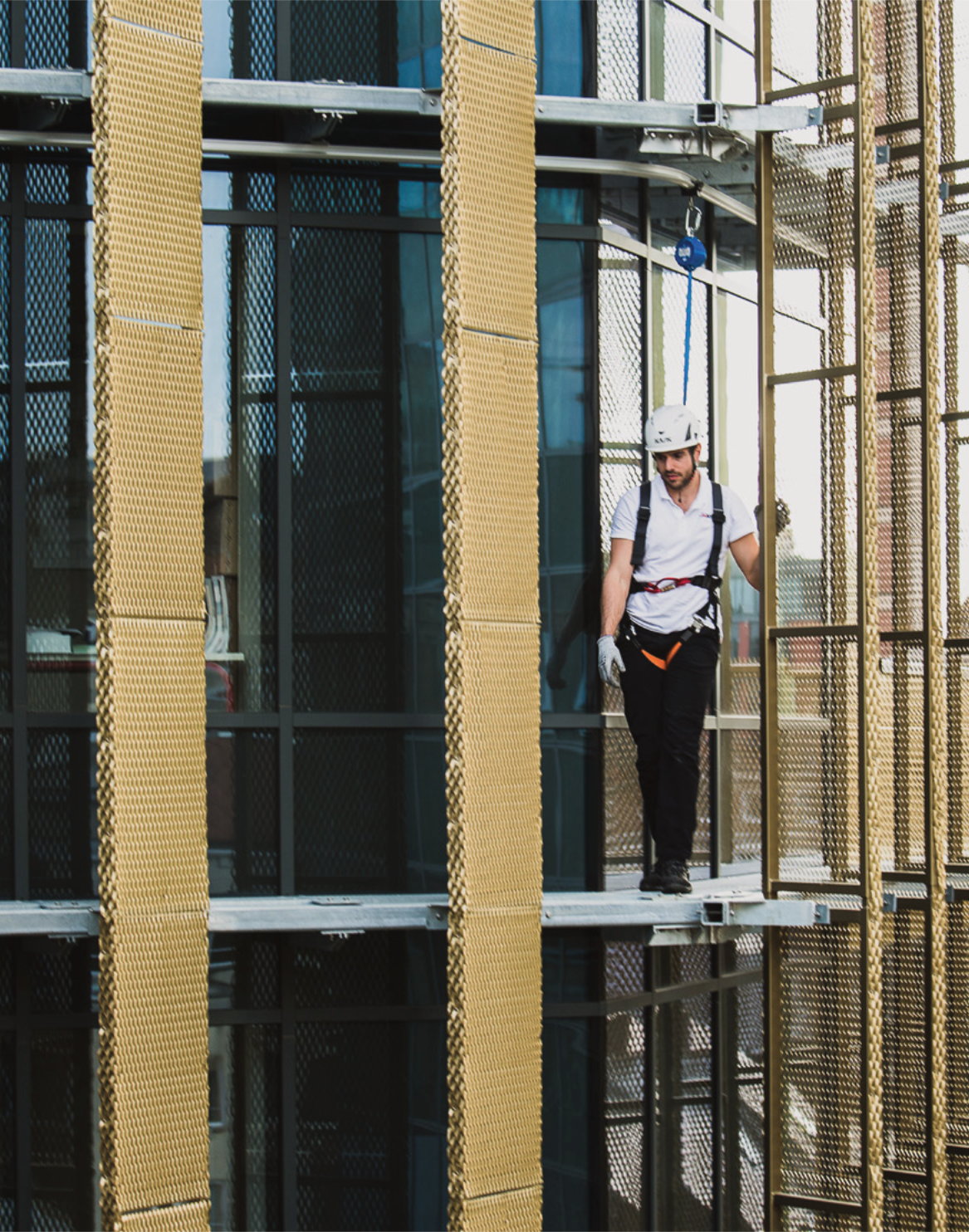

• Contre une façade ou un mur
• Sur une charpente métallique
• Sous une dalle en béton
• Sous une structure porteuse
• Au-dessus d’un poste de travail
• Au-dessus d’une machine ou d’une zone de circulation

Cette polyvalence permet d’utiliser le système aussi bien comme ligne de vie horizontale sur toiture que comme rail antichute horizontal installé au-dessus de l’utilisateur.

Différentes interfaces de fixation peuvent être étudiées en fonction du support disponible. Le choix des fixations doit systématiquement être validé en fonction de la nature et de la résistance de la structure porteuse.

Un déplacement continu grâce au chariot mobile

Le chariot se déplace directement dans le profil du rail et accompagne l’utilisateur tout au long du parcours. L’opérateur bénéficie ainsi d’un point d’assurage mobile qui suit ses déplacements sans nécessiter de décrochage manuel au niveau des supports intermédiaires.

Cette continuité de circulation améliore :

• La fluidité des déplacements
• Le confort d’utilisation
• La sécurité de l’opérateur
• La rapidité des interventions
• Le respect du parcours d’assurage prévu

Selon l’implantation, le chariot peut être adapté à une installation sur toiture, en applique murale ou sous plafond. Le type de chariot et les équipements de liaison doivent être sélectionnés selon la position du rail et l’usage prévu.

Un parcours adaptable à la configuration du bâtiment

Le SafetyRail Pro Horizontal peut suivre un tracé droit ou intégrer des changements de direction afin de s’adapter à la géométrie du bâtiment.

L’utilisation de sections cintrées permet notamment de concevoir un parcours continu autour d’un obstacle, d’un angle ou d’une zone technique. Le rail antichute horizontal peut ainsi être intégré à des configurations complexes, sous réserve de la validation du tracé par le bureau d’études.

Cette modularité facilite la sécurisation :

• Des rives de toiture
• Des façades
• Des passerelles techniques
• Des zones de chargement
• Des halls industriels
• Des ouvrages d’art
• Des installations de production
• Des infrastructures de transport

Chaque implantation est étudiée afin de garantir la continuité du cheminement et le positionnement adapté du système par rapport à la zone exposée au risque de chute.

Un système adapté aux environnements industriels

La ligne de vie à rail SafetyRail Pro Horizontal est particulièrement adaptée aux sites industriels nécessitant des interventions régulières en hauteur.

Elle peut notamment être utilisée pour sécuriser :

• La maintenance des ponts roulants
• L’entretien des machines
• Les opérations sur les lignes de production
• L’accès aux équipements techniques
• Les travaux au-dessus des quais
• Les déplacements sur les toitures industrielles
• Les interventions sous charpente
• Les zones présentant un faible tirant d’air

Le système peut également convenir aux bâtiments tertiaires et aux ouvrages techniques lorsque la configuration impose un dispositif d’ancrage rigide et un déplacement continu de l’utilisateur.

Un profil léger en aluminium anodisé

Le rail est fabriqué en aluminium anodisé. Ce matériau associe légèreté, résistance mécanique et durabilité.

Avec un poids annoncé d’environ 1,7 kg par mètre, le profil facilite la manutention et limite les charges ajoutées à la structure porteuse. Sa finition anodisée améliore également sa résistance aux conditions d’utilisation rencontrées en intérieur comme en extérieur.

La conception du système intègre la compensation des phénomènes de dilatation et de contraction liés aux variations de température. Cette caractéristique permet de préserver le bon fonctionnement du rail sur les installations de grande longueur.

Une protection jusqu’à deux utilisateurs

Le SafetyRail Pro Horizontal est conçu pour sécuriser jusqu’à deux utilisateurs simultanément, sous réserve du respect de la configuration validée par l’étude technique.

Chaque utilisateur doit disposer d’un chariot et d’un équipement de liaison adaptés à son poste de travail, à la position du rail et au mode de protection retenu.

La capacité réelle du système dépend notamment :

• De la structure porteuse
• Du type de fixation
• De la longueur du parcours
• De l’espacement entre les supports
• De la configuration des angles
• Du tirant d’air disponible
• Des équipements de protection individuelle utilisés

Il est donc indispensable de respecter les prescriptions définies dans l’étude d’implantation ainsi que dans la documentation technique du fabricant.

Conformité du dispositif d’ancrage à rail

Le SafetyRail Pro Horizontal est conforme à la norme EN 795:2012 type D, applicable aux dispositifs d’ancrage utilisant une ligne d’ancrage rigide horizontale.

Le système répond également à la spécification CEN/TS 16415:2013 pour une utilisation simultanée par plusieurs personnes, dans la limite du nombre d’utilisateurs prévu par sa configuration.

L’installation doit être réalisée sur une structure porteuse suffisamment résistante, conformément aux instructions de montage et aux préconisations issues de l’étude technique.

Après la pose, le dispositif doit être identifié, documenté et contrôlé selon la réglementation applicable ainsi que les prescriptions du fabricant.
