SafetyRail Corde – Travaux sur Corde

SafetyRail Corde : rail pour travaux sur corde et entretien de façade

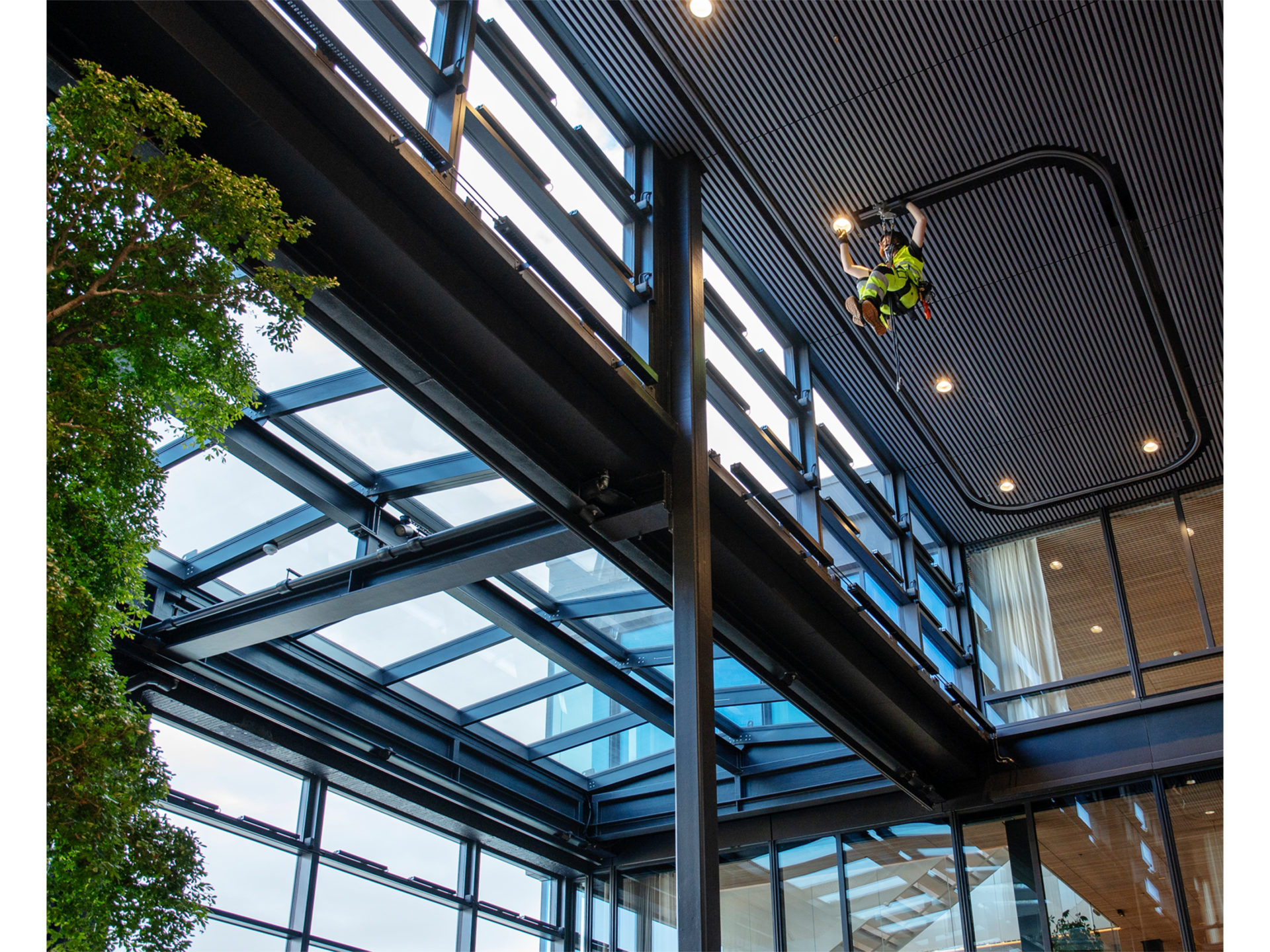

Le SafetyRail Corde est un système à rail conçu pour créer un point de suspension mobile destiné aux travaux sur corde. Selon la configuration retenue, le rail peut suivre un cheminement horizontal, incliné, vertical ou cintré afin de s’adapter à l’architecture du bâtiment et aux besoins d’intervention.

Le système se compose d’un rail rigide fixé à la structure porteuse et d’un ou plusieurs chariots mobiles. Le technicien cordiste ou l’équipement suspendu est relié au chariot, qui se déplace le long du rail pour faciliter les opérations d’entretien, de nettoyage et de maintenance sur une grande longueur.

Cette solution convient notamment aux façades, aux atriums, aux cours intérieures et aux autres zones difficiles d’accès. Chaque installation faisant l’objet d’une étude spécifique, notre bureau d’études peut vous accompagner dans la conception et le dimensionnement de votre projet.

Un rail de suspension fixé à la structure du bâtiment

Le SafetyRail Corde peut être installé sur différentes parties du bâtiment selon la configuration du projet :

• Sur un mur ou une façade
• Sous un plafond ou un débord de toiture
• Sur un acrotère
• Sur la toiture
• Sur une structure porteuse spécialement dimensionnée

Les supports de fixation sont sélectionnés en fonction de la nature et de la résistance du support. Des fixations spécifiques peuvent également être conçues sur mesure lorsque la géométrie du bâtiment ou les contraintes structurelles l’exigent.

La structure porteuse et les assemblages doivent systématiquement être vérifiés afin de reprendre les efforts transmis par le rail, les chariots et les utilisateurs.

Plusieurs chariots pour les travaux sur corde

Le rail pour travaux sur corde peut recevoir plusieurs types de chariots en fonction de l’usage prévu.

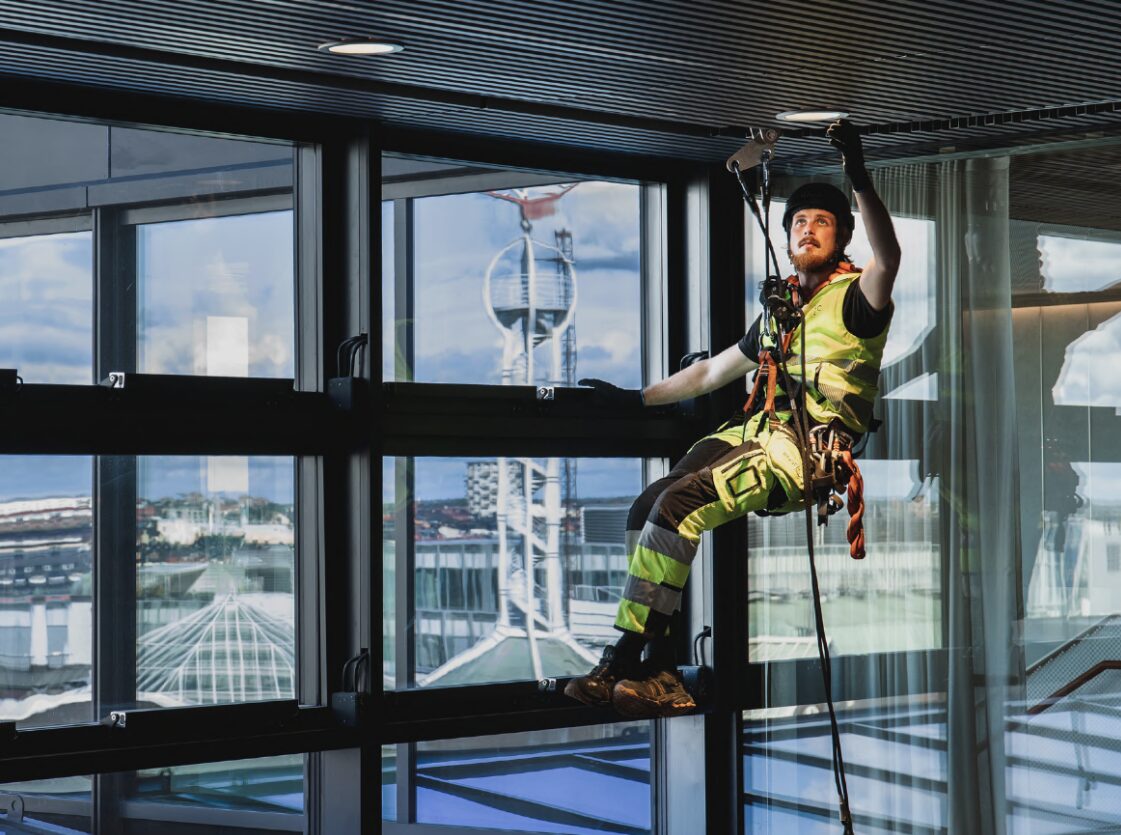

Pour les interventions réalisées par des techniciens cordistes, le système peut notamment être équipé d’un chariot mobile avec frein manuel. Celui-ci offre un point de connexion mobile qui accompagne le déplacement de l’opérateur le long de la façade.

Selon la configuration technique, d’autres équipements peuvent également être utilisés :

• Chariot manuel avec système de translation

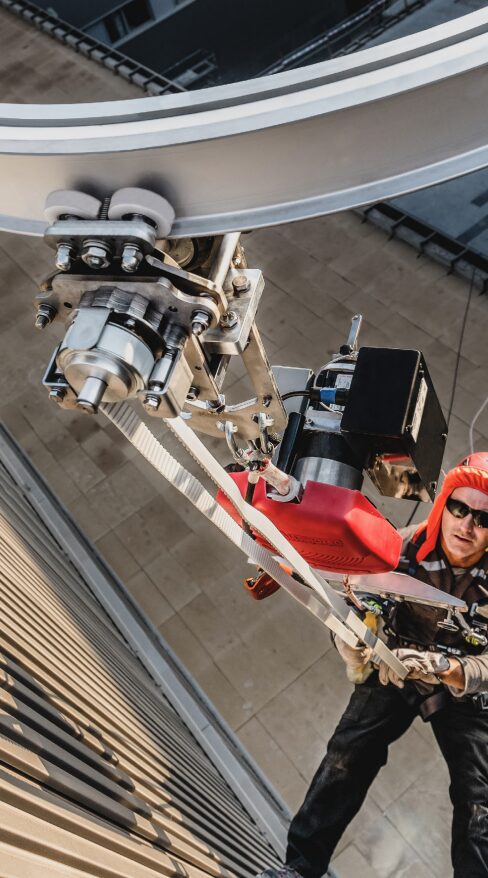

• Chariot motorisé
• Chariot alimenté par batterie
• Chariot pour équipement suspendu
• Chariot grimpant pour les installations inclinées

Certains chariots présentent une capacité de charge utile pouvant atteindre 400 kg. La charge admissible doit toutefois être vérifiée pour chaque projet et chaque référence de chariot. Pour le choix du chariot adapté, veuillez contacter un expert SafetyConcept.

Une solution pour l’entretien des façades

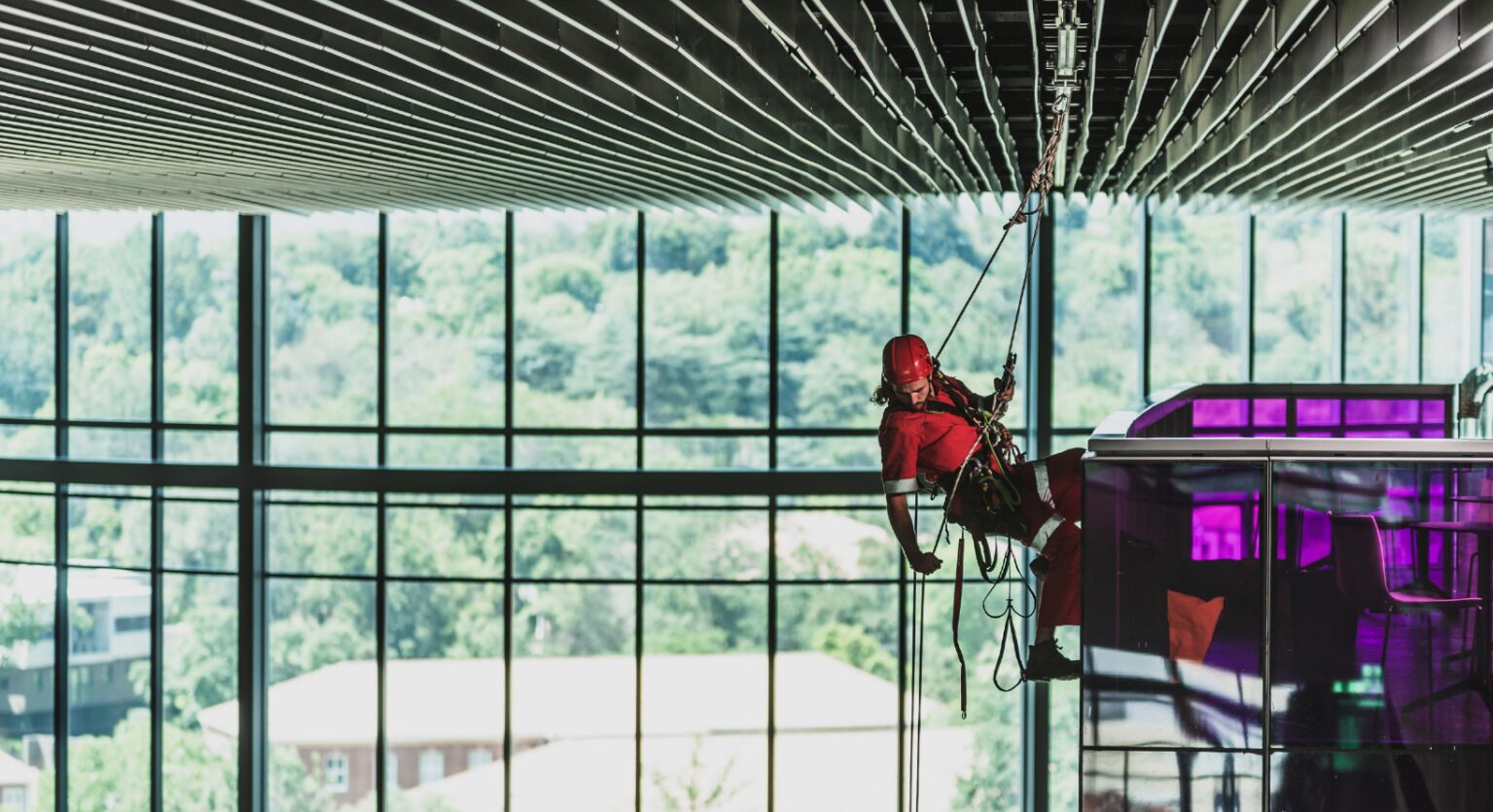

Le SafetyRail Corde est principalement destiné aux travaux d’accès et de maintenance en suspension.

Il peut être utilisé pour :

• Le nettoyage des vitrages
• L’entretien courant des façades
• La maintenance d’équipements techniques en hauteur
• L’inspection d’ouvrages
• Les interventions sur les atriums
• L’entretien de façades inclinées
• La maintenance de bâtiments architecturaux ou de monuments
• Les opérations sur les façades d’aéroports, d’hôpitaux, de bureaux ou de centres commerciaux

Selon la variante étudiée, le système peut également recevoir des équipements complémentaires tels que des plateformes suspendues, des treuils auxiliaires ou des échelles à translation.

Un rail adaptable à la forme du bâtiment

Le SafetyRail Corde peut être cintré afin de suivre précisément la géométrie de la façade. Des éléments courbes permettent notamment de réaliser des angles intérieurs ou extérieurs jusqu’à 90°.

Il est également possible de prévoir une transition entre une section horizontale et une section inclinée.

Pour les façades fortement inclinées ou certains atriums, une version grimpante peut être équipée d’une chaîne en acier inoxydable intégrée au rail. Le déplacement est alors assuré par un chariot à crémaillère pouvant, selon le modèle, franchir des inclinaisons allant jusqu’à 70°.

Cette modularité permet de conserver un cheminement continu sur les bâtiments présentant une architecture complexe.

Aluminium anodisé, thermolaqué ou acier inoxydable

Le rail est principalement proposé en aluminium. Sa masse indicative est de 5 kg par mètre, ce qui facilite son intégration tout en limitant les charges permanentes appliquées à la structure.

Il peut recevoir une finition anodisée ou thermolaquée. Le thermolaquage peut être réalisé dans différentes teintes RAL afin d’harmoniser le rail avec la façade, la toiture ou le plafond.

Une finition adaptée aux atmosphères marines peut également être sélectionnée. Pour les environnements industriels ou particulièrement corrosifs, une configuration en acier inoxydable peut être étudiée.

Une intégration architecturale discrète

Grâce à ses différentes possibilités de fixation et de finition, le SafetyRail Corde peut être intégré discrètement à l’enveloppe du bâtiment.

Le rail peut notamment être installé sous un débord, dans un faux plafond ou au niveau supérieur d’une façade. Le choix d’une teinte RAL assortie au bâtiment limite son impact visuel depuis le sol.

Cette discrétion rend la solution particulièrement adaptée aux immeubles tertiaires, aux hôtels, aux centres commerciaux, aux aéroports et aux bâtiments à forte exigence architecturale.

Conformité et dimensionnement du système

Pour une utilisation comme dispositif d’ancrage antichute, les configurations concernées répondent à la norme EN 795:2012 type D et à la spécification CEN/TS 16415.

Les configurations destinées à recevoir des équipements suspendus doivent être conçues selon les exigences réglementaires et normatives applicables au projet, notamment celles relatives aux équipements suspendus définies par la norme EN 1808.

Le nombre d’utilisateurs, la capacité de charge, l’espacement des supports, le modèle de chariot et les possibilités de suspension dépendent de la configuration retenue. Ces caractéristiques doivent donc être validées par une étude technique et une note de calcul.

Un système sur mesure pour les professionnels des travaux en hauteur

Le SafetyRail Corde constitue une solution polyvalente pour créer un accès permanent aux façades et faciliter les interventions des techniciens cordistes.

Son rail cintrable, ses nombreux supports de fixation et ses différents chariots permettent de concevoir un système adapté à la structure, à l’architecture du bâtiment et aux méthodes de travail prévues.

Chaque installation doit faire l’objet d’une étude spécifique afin de sélectionner les composants appropriés et de garantir la compatibilité du rail avec la structure porteuse et les équipements suspendus. Contactez nous pour en savoir plus.
